电流信号采集器
- 产品型号:VM-IW32
- 产品名称:
VM-IW32路交流电流采集单元
- 发布时间:2019-03-25 12:09:39
- 售后服务:咨询留言
VM-IW32路交流电流采集单元可同时采集32路交流电流信号,需配套32路外置电流互感器,转换成RS485信号输出,32个互感器专用互感器可以使用不同变比类型,通过设置CT值,可以直接显示一次侧电流值,两路指示灯,测试方便,低功耗,35mm导轨(可螺钉)安装,可拨码设置地址,波特率,通讯校验位(详见图表),适用于参数巡检系统,现场参数收集系统,实验参数分析系统等
带互感器图片
产品简介:
1.可同时采集32路0-10mAac,0-20mAAC,0-20mAdc,0-40mAAC(专用互感器)二次侧信号
2.搭配专用互感器可测量任意电流
3.RS485通讯输出,Modbus RTU数据协议
技术参数:
●输入信号:0-10mAac,0-20mAac,0-40mAac,0-20mAdc,(二次侧);
●输入方式:32路信号共地
●输出信号:RS485(Modbus RTU)等可选
●通讯速率:2400/4800/9800bps(可选)/19200
●校验位:奇/偶/无
●地址:1-32
●采用次数:小于等于1S
●供电电压范围:85-265Vac或者85-330Vdc
●标准精度:±0.5%F.S(AC)
●通道数量:32通道,通道间共地
●温度系数:≤100ppm/ 0~50℃
●隔离能力:输入-输出-电源之间 1KV/min.1mA
●工作环境温度: -20~+60℃
●储存环境温度: -40~+80℃
●机壳材质 / 防护等级:阻燃ABS/ IP20
●外形尺寸:200×100×38mm)
●机体重量:≤160G
- 产品选型:

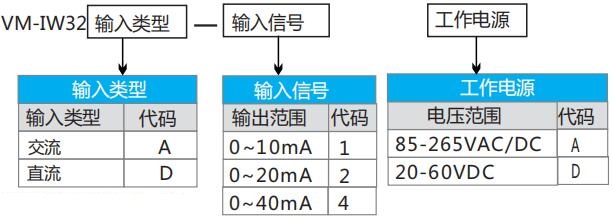

例如:VM-IW32A-2D
注释:测量32路0-20mAac交流信号(专用互感器二次侧电流),并输出1路RS485信号(标准MODBUS RTS协议),供电为24Vdc的32路交流电流采集器
需要标配专用互感器: (此处互感器可外购也可在我公司订购,只要满足互感器的输出和IW32的选型的输入一样即可)

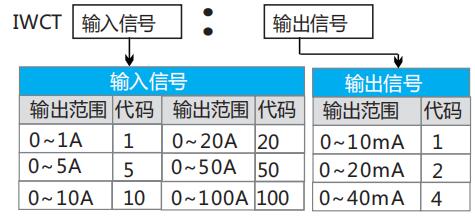

例如:IWCT200:2
注释:互感器规格是200AAC转20mAac
注意事项:
事项一:VM-IW32电流采集器必须配置交流互感器才能采集交流电流信号,配置互感器的输出可定制为0-10mAAC/0-20mAAC/0-40mAAC等规格,属于二次侧测量仪器,配置互感器后,理论上可测量任意交流电流,比如:端口5脚和端口13脚接入0-100AAC转0-20mAAC互感器,那么通道I1就可以测量100AAC电流信号;
事项二:购买互感器必须与定制的采集器配套使用,多路采集时必须定制同一类型输出的互感器,根据不同规格提供产品外形资料;
事项三:如果采集的电流大于100A交流,比如1000AAC,可以通过互感器转换成5AAC信号,推荐用VM-IT14系列14路交流5AAC电流采集器;

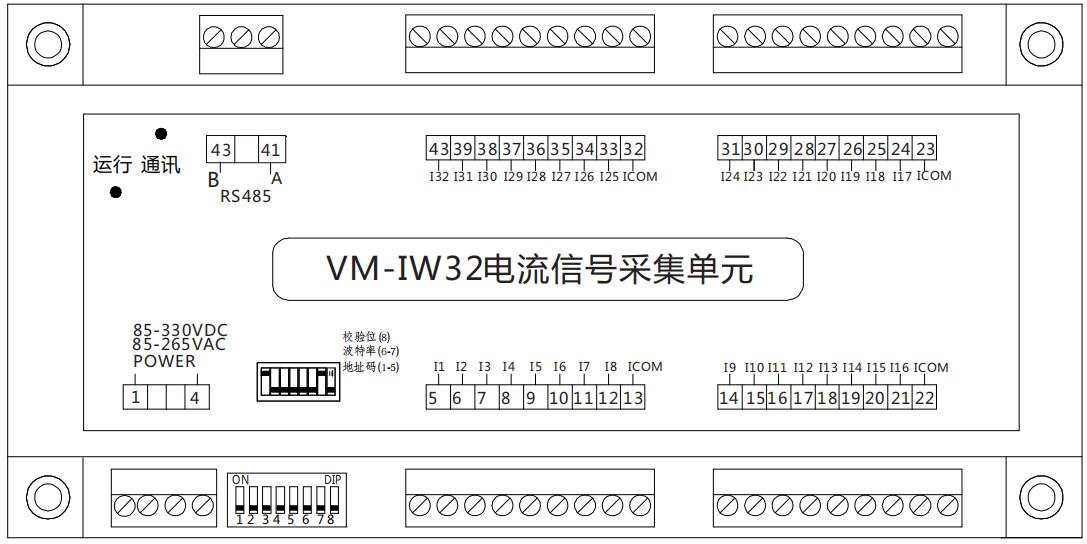

产品接线图:

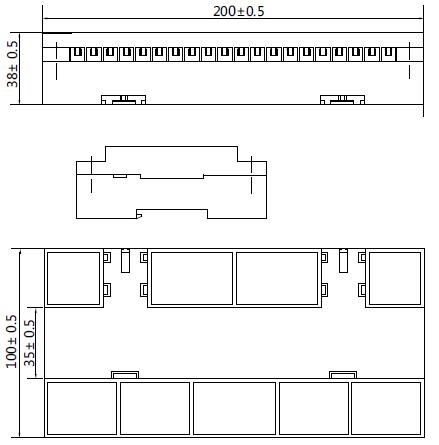

产品尺寸图:
导轨尺寸:35.5mm,35mm导轨即可安装
中英文资料下载:
★VM-IW32路交流电流采集器中文选型手册
★VM-IW32路交流电流采集器中英文操作手册(English)产品指导:
输入信号(测量5AAC可接互感器二次侧信号),输出信号,工作电源;
专业互感器:1000A:5AAC 600A:5AAC 75A:5AAC等等需要配置公司生产的专用互感器;购买VM-IW32时需要一起购买专用互感器,互感器按照单只价格配备,数量多的时候可优惠;注意事项:
VM-IW32电流采集器必须配置交流互感器才能采集电流信号,配置互感器的输出可定制为0-10mAAC/0-20mAAC/0-40mAAC等规格,属于二次侧测量仪器,配置互感器后,可测量任意交流电流,比如:端口5脚和端口13脚接入0-100AAC转0-20mAAC互感器,那么通道I1就可以测量100AAC电流信号;
