三相电压/电流表
- 产品型号：WP34/WP33
- 产品名称：
WP34/33-V三相电压表（DO/AO/RS485)
- 发布时间：2023-09-17 10:43:34
- 售后服务：咨询留言
WP34/33-V三相电压表（DO/AO/RS485)可扩展通讯,变送，报警等功能；45-265VA/45-375VDC或者11-30VDC供电：
三相电测表特色：
1.测量电网中的三相四线电压3P4L（相线切换显示）和三相三线电压3P3L；
2.可选择数码管或液晶显示，电压变比PT可设置
3.显示直观,精度高,稳定性好,抗震动,可用于波形严重畸变的场所
4.提供模拟变送输出，可选0/1~10V;0/4~20mA输出
5.支持RS485通讯,Modbus-RTU协议
6.支持继电器输出(实现上下限a报警),可任意设置报警项目,使用灵活方便
7.支持开关量输入功能,用于监测故障报警点,分合闸状态,手车位置,电容补偿柜电容投入状态
8.可完成SCADA,PLC中多种通讯软件的组网
9.适用于火灾监控,低压配电,建筑防火,电流保护装置等能源,电力,工矿,建筑,开关柜等配电网络监控系统,
技术参数：
接线方式：三相四线（相线切换显示）,三相三线
显示方式：LCD液晶屏显示或者三排四位LED显示
信号输入：(电压:100V/220V/380V;电流:1A/5AAC
输入阻抗：电压>500KΩ;电流<2mΩ
测量精度：0.5级
工作频率：45~65HZ或直流
输入功耗：电压<0.4VA/相;电流<0.2VA/相
通讯接口：1路RS485；1200~19200bps(默认9600）
接点输入：支持2路干接点输入(无源),隔离AC/DC 5000V
变送输出：支持3路模拟量：0/4~20mA或0~5/10V可编程
开关输出：支持2路输出，容量：AC250V/5A,DC30V/5A
变送输出：支持3路模拟量：0/4~20mA或0~5/10V可编程
隔离耐压：AC2.0KV/1min(电源/输入/输出/外壳)
过载能力：1.2倍持续（电压2倍/1秒瞬时;电流 10倍/1秒瞬时）
电磁兼容：静电放电4级；瞬变脉冲4级；浪涌冲击4级
电磁兼容：震荡波抗扰3级;射频电磁辐射3级;工频磁场4级
辅助电源：85~264Vac/dc宽电源供电或者380VAC或者45-270VAC/45-375VDC或者11-30VDC
工作环境：-10℃~+55℃；相对湿度<90%，无腐蚀)
存储环境：-20℃~+75℃；相对湿度<90%，无腐蚀)

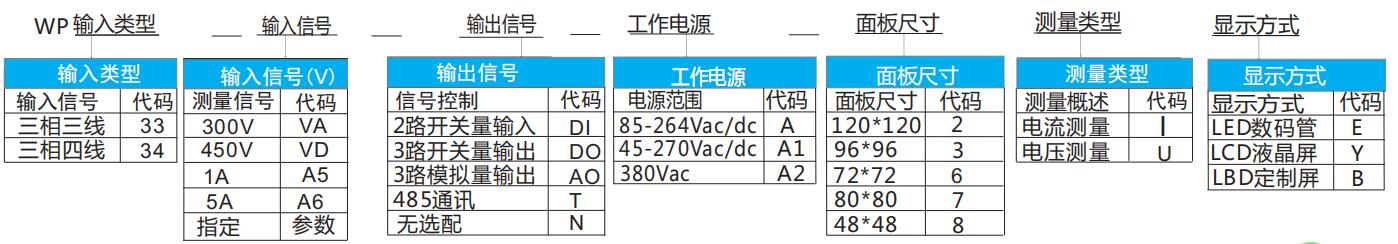

产品选型：
例如:WP34-VD-N-A-3IE
注释:输入测量信号为0-450VACc面板尺寸为：96*96,数码管显示,供电为85-264Vac/dc的三相四线电压表，并带通讯输出
注意:面板尺寸96*96的开口尺寸默认是91*91mm代码3 (另外有88*88开口尺寸可选择代码31）
面板尺寸120*120的开口尺寸默认是:10&*107代码2 (另外有111*111开口尺寸可选择代码21）

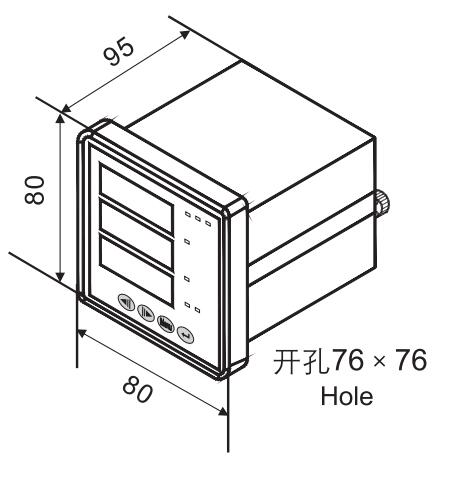

产品尺寸：
产品接线：

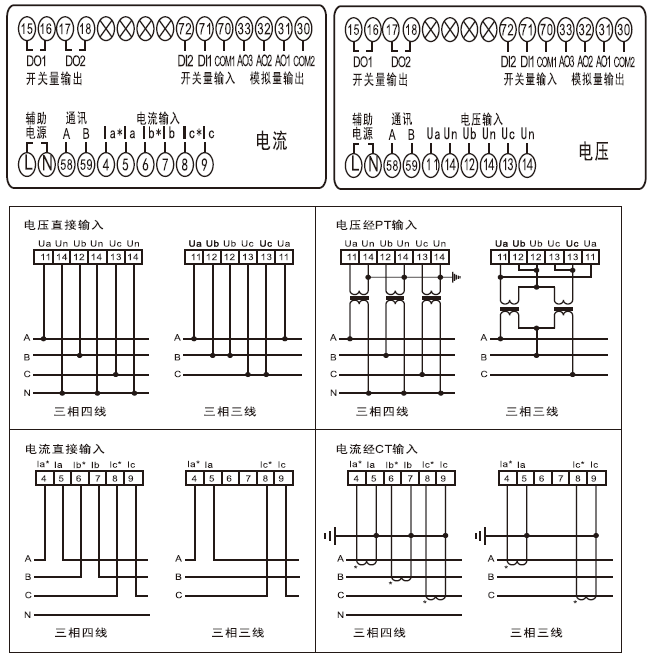

具体接线方式请以产品实物标注的接线图为准：
注意事项
1、接线方法应严格按照仪表背面的接线图接线。
2、不要在有超量灰尘和超量有害气体的地方使用。
3、长时间存放未使用时，请每三个月通电一次不少于4小时。
4、长期保存应避开直射光线，宜存放在-10℃~70℃。
5、如仪表无显示，应先检查辅助电源，电压是否在规定范围内。
6、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
7、除非PT有足够功率，否则不能使用PT信号同时做为辅助电源，保证仪表正常工作。
8、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
★WP3三相电压表选型手册-点击下载
★WP3三相电压表--操作手册
....................................................
选型所需要的条件：1.输入信号（测量信号）；2.显示范围；3.输出信号(控制输出)；4工作电源，5，产品开孔尺寸
选型前提：1.本系列仪表含有多种开孔尺寸可选择，常用91*91,76*76mm尺寸，
2.本系列仪表工作电源老版本升级后电源可兼容45-265VAC/DC或者380VAC或者11-30VDC可选；
3,本系列仪表主色调为蓝色，黑色，灰色搭配，稳重大方
