- 所属系列：
直流电压表/电流表
- 产品型号：
- 产品名称：

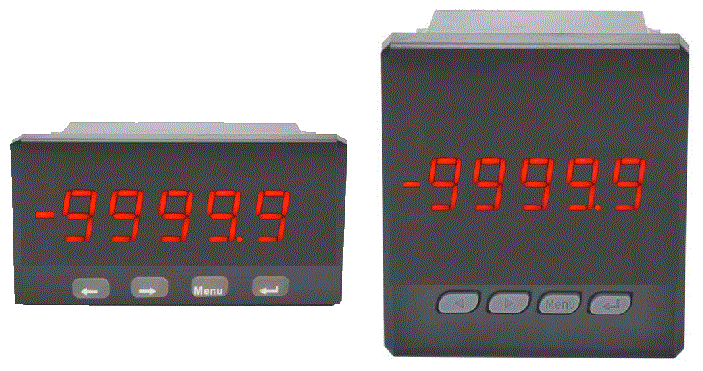

WP2五位直流电压表/电流表(数显带报警.类比.通讯)
- 发布时间：2023-09-15 10:28:26
- 售后服务：咨询留言
WP1四位数字智能电流表/电压表（带报警.类比.通讯)是深圳微浩科技推出的一款测量交流电流，交流电压，直流电流，直流电压，交流频率并且带1组RS485通讯输入/输出，2组继电器干接点报警，1组类比输出的智能数显产品；
产品特有性能概述
● 多种尺寸可选（面板80*80；72*72,96*48，96*96；120*120）
●显示范围可现场设置,常规设置-99999~0~99999（左侧指示灯亮为负号）；
●工作电源宽：45-265VAC/45-375VDC或者11-30VDC供电；
●具备低值遮蔽、零点遮蔽，满度微调、数据稳定性、平滑性微调；
● 产品的继电器报警具备启动延时、断开延时、485控制（DO模式）、动作保持、继电器不动作带
产品可选择尺寸：（96*48；72*72；80*80；96*96；120*120）
技术参数
测量信号：0-1000VAC/DC;0-10AAC/DC/0-100HZ交流可选择定制
精度 ：直流±0.05%FS 交流±0.1%FS （相对精度计算）
显示范围 ：全五位显示，显示范围-99999~99999（左侧正中指示灯亮为负），小数点可自行调整，无切换误差
输入主抗 ：电压输入≥2MΩ；电流输入≤20Ω
输入出保护：量大可承受规定参数的10%过载，允许过量程瞬时电压2倍/1秒，允许过量程瞬时电流10
倍/2秒
反应速度 ：默认情况下40msec，最快可以做到每秒100次（特殊说明）
现场调整 ：方便的外置按键调整功能，通过密码可调整高低值及产品的其他参数
耐压能力 ：输入、输出、电源、外壳之间互相绝缘隔离，AC1.5KV/1分钟
温度系数 ：范围（0-50℃)≤100PPM/℃，25±5℃温度漂移≤50PPM/℃
使用环境 ：无腐蚀性气体及金属粉尘，0℃~55℃；20~90%RH不结霜 海拔高度小于3千米
存放环境 ：无腐蚀性气体及金属粉尘，-20℃~70℃；20~90%RH不结霜 海拔高度小于3千米
工作电源 ：45~265/45-375Vdc，或者11-30VDC 产品功率小于3W
外壳材质 ：阻燃ABS，PC材料，具备防火功能
尺寸/安装 ：盘面固定，外型（长）96X（高）48X（深）65mm；开孔尺寸93±0.5X45±0.5
盘面固定，外型（长）80X（高）80X（深）65mm；开孔尺寸76±0.5X76±0.5
盘面固定，外型（长）72X（高）72X（深）65mm；开孔尺寸68±0.5X68±0.5
其他尺寸请咨询我公司技术人员
优势功能介绍：
五位显示-99999~0~99999，比如800A分流器二次侧测量±75MV可调节显示为±800.00ADC；
对应模拟输出，同样可调整±800.00ADC对应4-20mADC输出；
零点归零调整；线性平滑性调整等；

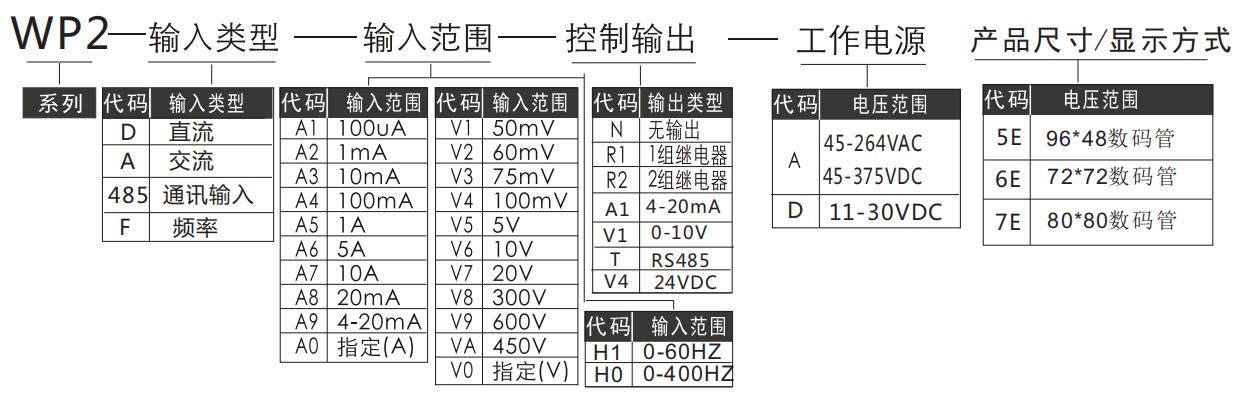

产品选型：
输出可同时选择2组继电器,1组通讯,1组类比和一组激励电源24V输出;
示例:WP2-D-V3-TA1-A7E
说明：测量0-75mV，带1组4-20mA类比输出和1组RS485通讯输出,供电45-264VAC/45-375VDC,尺寸为80*80的四位数显智能表
,可选择其他尺寸：96*48,72*72，96*96；120*120，具体咨询我公司是否推出
产品接线图：
产品尺寸：
★WP1四位数字智能电流表/电压表（带报警.类比.通讯)选型手册
....................................................
★WP1四位数字智能电流表/电压表（带报警.类比.通讯)）操作手册
....................................................
★WP1 Series Four-digit Display Operation Manual（DO/AO/RS485)
.................................................选型所需要的条件：
1.输入信号（测量信号）；测量的信号的最大值，决定产品型号；
例如1：测量1UADC信号，选择10MA的量即可测量出1uA; 分辨是0.0001，精度是SC-HI-MAX*0.005；
例如2:选型测量的是1000VDC，那么可以分辨0.1VDC,精度也是0.5VDC.可以显示成0-1000.0V；
2.显示范围；显示范围就是测量信号需要显示成多少：WP2最大显示范围-99999~0~99999范围内（小数点固定设置位数）
例如1：测量0-10VDC或者4-20mADC，需要显示出1000.0RPM转速或者L/min线速或者0-1000HZ频率，温度，电压，电流等等；
例如2：测量75mVdc或者±75mVDC(只需要指定测量正即可测量负,显示分流器大小，±1000.0A,±5000.0A,0-8000.0A,±9000.0A等等除非特殊情况下需要-75MVDC对应0需要说明外，标准情况就是-75mVDC对应-99999范围设置；
3.输出信号(控制输出)；
注释1：可选择带类比4-20mADC输出（输出A0-L低值对应显示范围低值（不是SC-LO值）；输出A0-H对应显示范围高值）
注释2：通讯可以多种校验模式可选；标准是N.8.1
4.工作电源：45-265VAC/45-375VDC或者11-30VDC选择
为什么定义是45-265VAC，实际应用中30VAC都已经点亮或者达到280VAC都能运行；因为产品器件和定义说明会核算电网中长期稳定运行一定的波动空间； 直流电压45-375VDC的道理一样；而出货前必须要达到常温270VAC连续通电老化48H正常；
选型前提：配电柜开孔93*45或者76*76或者68*68或者91*91等等；仪表显示范围:-99999~99999 （-9.9999~9.9999）（-9999.9~9999.9）
....................................................
