  • 所属系列:
    信号隔离器
  • 产品型号:VT2-M
  • 产品名称:
    VT2-M直流毫伏信号隔离器
  • 发布时间:2018-03-09 09:53:19
  • 售后服务:咨询留言
  • 直流毫伏隔离器是测量直流毫伏信号输入, 经过隔离传送,输出所需的直流毫伏信号。直流电源供电方式,供电电源-输入-输出以及各通道之间隔离。采用标准的35mmDIN导轨卡式安装,可拔插的接线插头端子,弹簧压紧连接。


    产品特色:

    1.35mmDIN 导轨卡式安装,端子可拔插,弹簧压紧连接

    2.双通道, 一路输入, 两路输出,直流电源供电方式

    3.输入—输出以及各通道之间磁电隔离。


    行业工程师定义:直流毫伏信号隔离器直流毫伏信号变送器,直流毫伏信号传感器,直流毫伏信号转换器,直流毫伏信号分配器,50mV信号隔离器


    技术参数:

    ●输入信号:直流毫伏信号范围 -80~+80mV

    ●最小量程:3mV/输入阻抗:>20MΩ

    ●输出信号:直流毫伏信号范围 0~100mV

    ●输出阻抗: <10Ω/输出纹波: < 5mVp-p

    ●供电电压范围:15~30VDC 代码表示:-DS

    ●额定供电电压:24VDC

    ●电流消耗(24VDC供电时):< 22mA (1入1出)

    < 33mA (1入2出)

    ●标准精度:±0.1%

    ●温度漂移:±0.015% / ℃

    ●响应时间:< 10ms

    ●隔离能力:输入-输出-电源之间 2.5KV,1min ,50Hz

    ●绝缘电阻:输入-输出-电源之间 ≥100MΩ / 500VDC

    ●工作环境温度: -20~+60℃

    ●储存环境温度: -40~+80℃

    ●机壳材质 / 防护等级:阻燃ABS / Ip20

    ●外形尺寸:16×116×110(mm)


  • 选型指导:
     VT2-M11-1N-1N-D

    注释:测量单路0-50mVDC,输出0-50mVDC信号,供电24V,VT2外形等级0.2的高精度毫伏信号隔离器

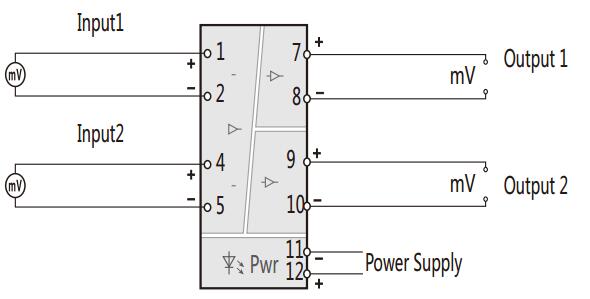

  • 产品接线:

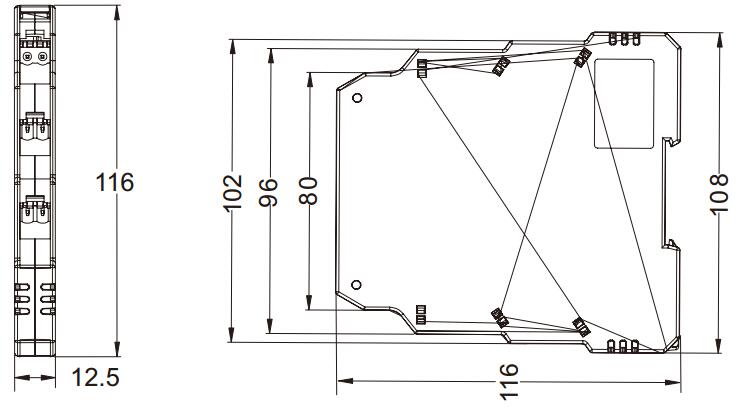

    产品尺寸:

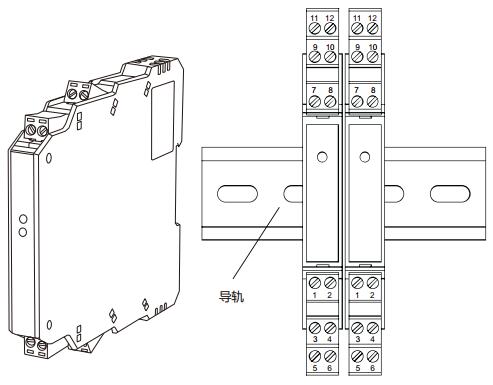

    产品安装:

    注释:
    采用35mm标准DIN导轨卡式安装 ,
    1.将仪表卡装在导轨上,根据实际需要可以才去垂直安装或水平安装形式。
    2.安装时请注意卡位稳定、牢固。可以密集安装
  • ★VT2-M直流毫伏信号隔离器选型手册

    选型所需要的条件

    1.输入信号(测量信号);

    2.输出信号;

    3.测量精度

    4.工作电源;

    5.产品外形;

    6.隔离方式;

    7.特色要求:响应时间等
