- 所属系列：
交流/直流电压变送器
- 产品型号：MCE-VJ03
- 产品名称：
MCE-VJ交流电压变送器
- 发布时间：2019-04-04 23:07:34
- 售后服务：咨询留言
- MCE-VJ交流电压变送器可测量0-1000Vac有效值与真有效值交流电压并隔离输出标准4-20mA/0-10VDC信号，此类产品是运用电磁隔离原理设计，采用输出与输入隔离（二隔离）以及输入、输出、电源均隔离（三隔离）隔离方式制作，具有PCB、导轨、螺钉三种安装方式，主要用于交变电压信号的实时监测和监控
产品简介
1.检测范围宽：0~1~1000Vac2.抗干扰能力强：可提供输出/电源端抗浪涌电压达4kV以上的产品；3.可靠性高：隔离耐压≥2500VDC；4.多种输入检测方式，多种输出信号形式、方便用户选择使用5.可根据用户特殊情况量身定制特殊产品。技术参数●输入信号：0~1~1000Vac
●输出信号：4～20mA；0~10mA;0~10V等可选
●频响范围：45~65Hz（最高到5K，需订货说明
●输入过载能力：被测电压标称值的2倍施加一秒重复10次，间隔10S）
●输出纹波：≤10m
●负载能力：负载≥2KΩ(电压输出)负载≤250Ω(电流输出)
≤500Ω(电流输出，可定做)
●静态功耗:≤0.4W（≤20mA）
●供电电源：+12V或+15V或+24V或AC220V等
●标准精度：0.2/0.5级
●隔离原理：光耦三隔离/调制两隔离
●隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
●浪涌冲击抗扰度：电源端口三级2000V(L-N/2Ω/综合波)
●模拟I/O口三级 2000V(L-N/40Ω/综合波)
●脉冲群抗扰度：输入/电源端口±2KV 模拟I/O口±1KV
●温漂特性：≤200ppm/℃
●工作环境:温度:-10~60℃；湿度:≤95%(不结露)
●储存条件：温度:-55~65℃； 湿度: ≤95%（不结露）
产品选型：
例如:MCE-VJ03-V9-5-D4/MS2-0.2
注释:输入单相交流电压：0~250V,输出:4~20mA,辅助电源：+24V, 无孔（端子输入），等级指数：0.2级的S2型电量(三隔离)隔离变送器。
注①…选用该输出类型时，负载电阻RL应≤250Ω，如250Ω＜RL≤500Ω时，请用户在订货时注明注
注②…二线制4~20mA输出，应选24V辅助电源。
注③…VJ03，供电为110V/220V接线方式为三隔离)
产品接线图:

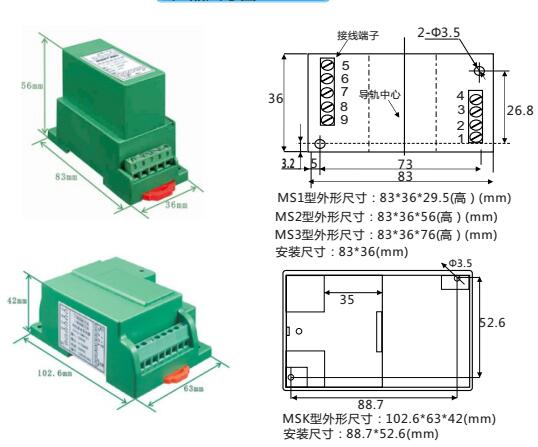

产品尺寸图:
......................产品资料下载............................................
MCE-VJ系列可做VJ02 两隔离产品和VJ03三隔离产品，产品性能一样，根据现场布线情况选择对应产品
