MCE-R01系列电位计隔离变送器能将输入的电位计信号线性的转换成标准输出电量信号，输入为电阻信号，输出为二路独立的4-20mA信号，辅助电源与输出电源隔离，改产品可直接

用于电位器测量，也可方便地与多种电阻式传感器，如电位器式位移传感器，电位器式阀位传感器，广泛应用于通讯，电力，机械，铁路，工业控制等领域。

产品特色：

1.检测范围：0~100Ω-1KΩ三线电阻信号;

2.可输出2路4-20mA信号，2路输出共地；

3.可提供24VDC/220VAC供电；

4.高精度，抗干扰，隔离特性好，CE规范；

技术参数：

输入范围：0~100Ω-1KΩ三线电阻信号/电位器信号;

输出信号：2路4-20mA;

输出纹波：≤14mV；

辅助电源：24VDC/220VAC;

额定功耗：≤500mW；

负载能力：100~300欧；

响应时间:≤250mS;

精度等级：0.5级；

温漂特性：≤250PPM/℃；

工作环境：-10~60℃；湿度≤95%（不结露）；

外形尺寸：MS3 83*36*76；

产品重量：约250G；

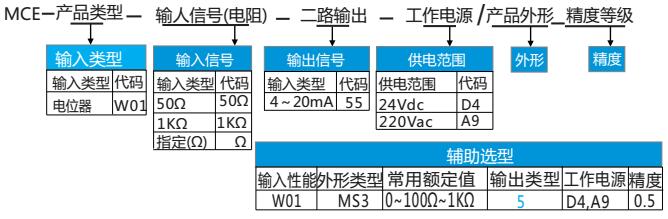

选型指导：

MCE-W01-100Ω-55-D4/MS3-0.5

注释：测量100Ω三线电位器信号，输出2路4-20mAdc，辅助电源24V，端子MS3接线方式，0.5级的电阻隔离变送器;

产品接线：

产品尺寸：

★MCE-W01系列电位计隔离变送器选型手册

选型所需要的条件：

1.输入信号（测量信号）；

2.输出信号；

3.测量精度；

4.工作电源；

5.产品外形；

6.隔离方式；

7.特色要求：响应时间等
