  • 所属系列:
    信号隔离器
  • 产品型号:VTM
  • 产品名称:
    VTM直流毫伏信号转换器/分配器/隔离器
  • 发布时间:2018-03-25 21:40:02
  • 售后服务:咨询留言
  • 直流毫伏隔离器是测量直流毫伏信号输入, 经过隔离传送,输出所需的直流毫伏信号。直流电源供电方式,供电电源-输入-输出以及各通道之间隔离。采用标准的35mmDIN导轨卡式安装,可拔插的接线插头端子,弹簧压紧连接。


    产品特色:

    1.35mmDIN 导轨卡式安装,端子可拔插,弹簧压紧连接

    2.双通道, 一路输入, 两路输出,直流电源供电方式

    3.输入—输出以及各通道之间磁电隔离。


    行业工程师定义:直流毫伏信号隔离器直流毫伏信号变送器,直流毫伏信号传感器,直流毫伏信号转换器,直流毫伏信号分配器,50mV信号隔离器


    技术参数:

    ●输入信号:直流毫伏信号范围 -80~+80mV

    ●最小量程:3mV/输入阻抗:>20MΩ

    ●输出信号:直流毫伏信号范围 0~100mV

    ●输出阻抗: <10Ω/输出纹波: < 5mVp-p

    ●供电电压范围:15~30VDC 代码表示:-DS

    ●额定供电电压:24VDC

    ●电流消耗(24VDC供电时):< 22mA (1入1出)

    < 33mA (1入2出)

    ●标准精度:±0.1%

    ●温度漂移:±0.015% / ℃

    ●响应时间:< 10ms

    ●隔离能力:输入-输出-电源之间 2.5KV,1min ,50Hz

    ●绝缘电阻:输入-输出-电源之间 ≥100MΩ / 500VDC

    ●工作环境温度: -20~+60℃

    ●储存环境温度: -40~+80℃

    ●机壳材质 / 防护等级:阻燃ABS / Ip20

    ●外形尺寸:16×116×110(mm)

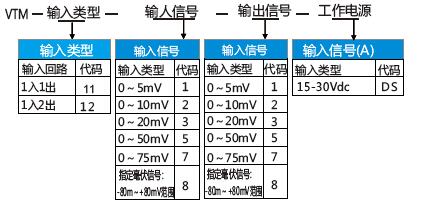

  • 产品选型:



    例如:VTM12-2-22-DS

    注释:1路0-10mV输入,2路0-10mV输出的直流毫伏信号隔离器



  • 产品尺寸:


    产品接线:
