  • 所属系列:
    电力仪表
  • 产品型号:VPMM
  • 产品名称:
    WPM三相多功能电测表(电力专用)
  • 发布时间:2018-05-01 11:39:52
  • 售后服务:咨询留言
  • WPM系列多功能电力仪表是针对电力系统,工矿企业,公共设施,智能大厦等电力监控.智能控制.计量考核的应用场合设计的高精度,高可靠,高性价比的智能配电仪表产品。该系列仪表采用高精度专用计量芯片和高可靠的MCU设计,可以同时测量三相电网中的所用常用电量参数:三相电压(相/线),三相电流,有功功率,无功功率,功率因数,电网频率,UIPQ需量和双向电能计量,具有标准电能脉冲输出和RS485通讯接口,可选多种扩展功能模块:

    WPM系列常规功能产品,具有测量和计量功能,配置电能脉冲输出和通讯接口。WPM也可以在常规的基础上扩展直流变送输出,开关输入监测,继电器输出等功能;产品共有五种外形尺寸可选,面框分别为:160*80.120*120.96*96.80*80.72*72mm)

    该系列产品具有极高的性能价格比,可以直接取代常规电力变送器,测量指示仪表,电能计量仪表以及相关的辅助单元。作为一种先进的智能化,数字化的电网前端采集元件,WPM系列多功能网络电力检测仪已广泛应用于各种控制系统,SCADA系统和能源管理系统中,变电站自动化,配电网自动化,小区电力监控,工业自动化,智能建筑,智能型配电盘,开关柜中,具有安装方便,接线简单,维护方便,工程量小,现场可编程设置输入参数,能够完成业界不同PLC,工业控制计算机通讯软件组网。产品符合GB/T222641-2008,GB/T13978-2008

    产品特色:

    1.高精度测量三相电压,电流,有功,无功,视在功率,功率因数,频率等电参量

    2.正反向有功/无功电能计量,分时电能计量,UIPQ需量,双向电能计量

    3.提供数码管或液晶显示,本地数据查询,电流电压变比可编程

    4.提供多回路控制节点,可用于报警,跳闸等控制

    5.支持消防联动,远程切断故障回路,支持RS485通讯,Modbus-RTU协议

    6.支持开关量输入,开关量输出,模拟变送输出,电能脉冲输出

    7.辅助电源:AC/DC85-264V,选用其他电源请咨询公司

    8.可完成SCADA,PLC中多种通讯软件的组网

    9.适用于火灾监控,低压配电,建筑防火,电流保护装置等能源,电力,工矿,建筑,开关柜等配电网络监控系统,

    工程师定义:数字多功能电力仪表,网络电力仪表,三相多功能表,数字三相多功能电测表,全电量检测表,数字全电量电测表,数显多功能电测表,数显多功能配电表

    技术参数:

    信号输入:(电压:100V/220V/380V;电流:1A/5A)AC

    接线方式:三相四线,三相三线

    输入阻抗:电压500KΩ;电流<20mΩ

    输入功耗:电压<1VA/;电流<0.2VA/

    测量精度:有功电能0.5/无功电能1/变送输出0.5级别

    测量精度:电压/电流/有功/无功/功率因数-0.5/频率±0.02Hz

    工作频率:45~65HZ或直流

    开关输出:支持4路输出,容量:AC250V/5A,DC30V/5A

    通讯接口:2RS4851200~19200bps(默认9600

    接点输入:支持4路干接点输入

    脉冲输出:有/无功脉冲输出(无源光耦集电极开路)

    变送输出:支持4路模拟量:0/4~20mA0~5/10V

    过载能力:1.2倍持续(电压2/1秒瞬时;电流 10/5秒瞬时)

    隔离耐压:AC2.0KV/1min(电源/输入/输出/外壳)

    电磁兼容:静电放电4级;瞬变脉冲4级;浪涌冲击4

    绝缘电阻:>100MΩ

    工作环境:-10~+55℃;相对湿度<90%凝露,无腐蚀)

    存储环境:-20~+75℃;相对湿度<90%凝露,无腐蚀)

    辅助电源:85~264Vac/dc宽电源供电

    整机功耗:<5VA

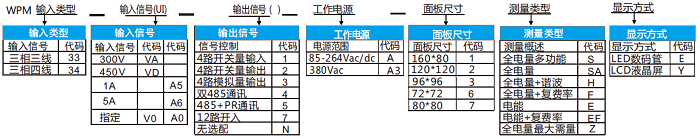

  • 产品选型:

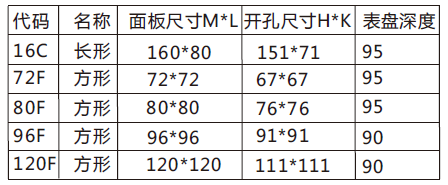

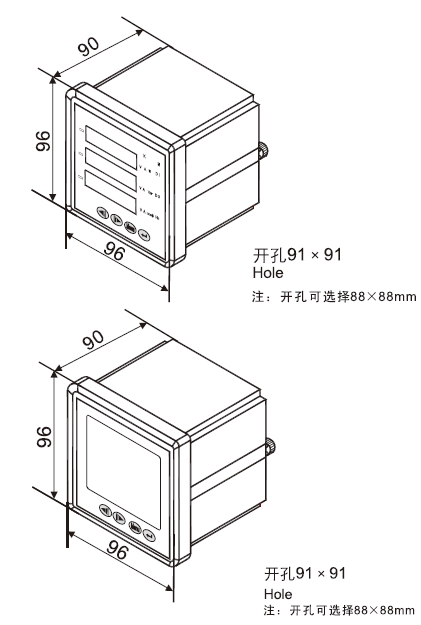

    产品尺寸:

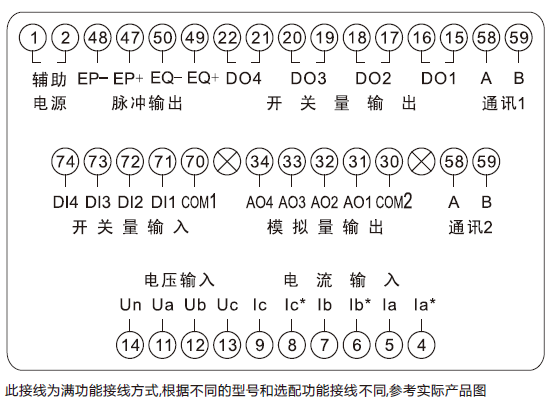

  • 产品接线:

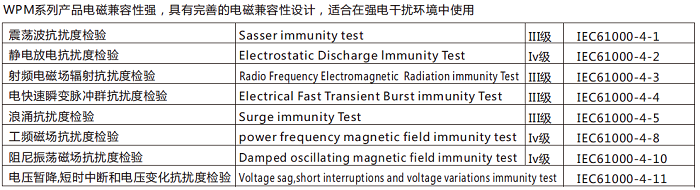

    测试环境:



    注意事项

    1、接线方法应严格按照仪表背面的接线图接线。

    2、不要在有超量灰尘和超量有害气体的地方使用。

    3、长时间存放未使用时,请每三个月通电一次不少于4小时。

    4、长期保存应避开直射光线,宜存放在-10~70℃。

    5、如仪表无显示,应先检查辅助电源,电压是否在规定范围内。

    6、如显示不正常,检查输入信号是否正常及信号接线端是否拧紧。

    7、除非PT有足够功率,否则不能使用PT信号同时做为辅助电源,保证仪表正常工作。

    8CT回路中的电流接线端子螺丝务必拧紧,保证进/出线接触可靠,以免产生故障。
