  • 所属系列:
    直流电流变送器
  • 产品型号:MCE-IZ04
  • 产品名称:
    MCE-IZ04系列直流电流隔离变送器(220V供电/穿孔)
  • 发布时间:2018-03-12 10:48:39
  • 售后服务:咨询留言
  • MCE-IZ04系列直流电流隔离变送器(220V供电/穿孔)是运用调制隔离、光电隔离、霍尔等多种原理设计,采用输出与输入隔离(二隔离)或者输入、输出、电源均相互隔离(三隔离)方式制作,具有导轨、螺钉三种安装方式,主要用于各种直流系统中的直流电流(含双向直流和脉动直流)信号实时监测和监控;


    产品简介:

    1.检测范围宽:1mA~5A;30A-400A;

    2.抗干扰能力强:可提供输出/电源端抗浪涌电压达2kV以上的产品

    3.高性能:小信号输入时产品的最高精度能达到0.2级且输出稳定

    4.可靠性高:隔离耐压≥2500VDC;

    5.多种输入检测方式,多种输出信号形式、方便用户选择使用

    6.可根据用户特殊情况量身定制特殊产品。


    技术参数:

    ●输入信号:≤25A(BS3)/≥25A≤400A(ES3)
    ●输入过载:被测电流标称值的20倍(施加1秒)
    ●输出信号:4~20mA;0~10mA;0~10V等可选
    ●负载能力:负载≥2KΩ(电压输出)/负载≤250Ω(电流输出)
    ●输出纹波:≤15mV
    ●供电电源:+12V或+15V或+24V或AC220V
    ●静态功耗:≤800mW
    ●响应时间:≤200mS(可定制特殊响应时间产品)
    ●隔离能力:输入-输出-电源之间 2.5KV,1min ,50Hz
    ●浪涌冲击抗扰度:电源端口4000V;输出端口2000V;
    ●脉冲群抗扰度:无;
    ●隔离原理:霍尔两隔离
    ●标准精度:1.0级
    ●温漂特性:≤550ppm/℃(
    ●工作温度:-10~60℃;湿度:≤95%(不结露)
    ●存储温度:-40~70℃;湿度:≤95%(不结露)

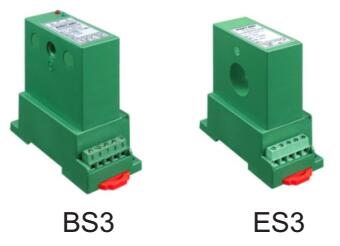

    ●产品外形:ES3,BS3:83(长)*36(宽)*76(高)(mm)
    ●产品重量:ES3/BS3 约250G

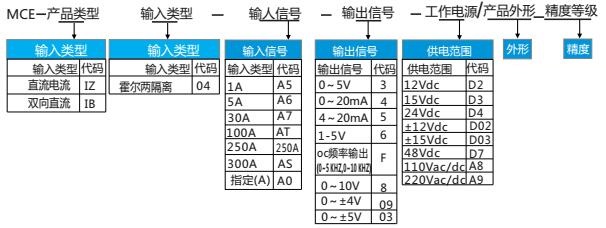

  • 产品选型:

    例如:MCE-IZ04-A6-5-A9/BS3-1.0

    注释:输入单路直流:0-5Adc,输出:4-20mAdc,辅助电源:220V,bS3外型(6.5mm),等级指数:1.0级的穿孔直流电流变送器;

    注1:电流输出类型时,负载电阻RL≤250Ω,如250Ω<RL≤500Ω时,请用户在订货时注明;

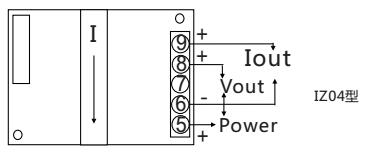

  • 产品接线:

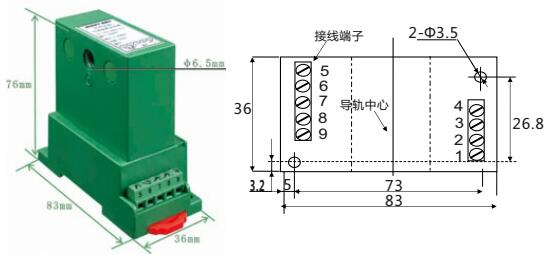

    产品尺寸:

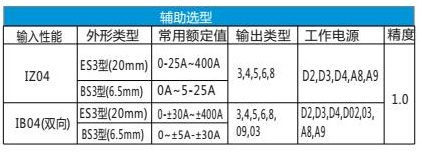

  • MCE-IZ04系列直流电流隔离变送器(220V供电/穿孔)选型手册
    选型所需要的条件:
    1.输入信号(测量信号);
    2.输出信号;
    3.测量精度;
    4.工作电源;
    5.产品外形;
    6.隔离方式;

    7.特色要求:响应时间等
