  • 所属系列:
    直流电流变送器
  • 产品型号:MCE-IZ04-C31/C32
  • 产品名称:
    C31/C32开口式直流电流传感器(霍尔开环)
  • 发布时间:2018-03-11 11:58:40
  • 售后服务:咨询留言
  • C31/C32开口式直流电流传感器采用霍尔原理,穿孔输入方式,具有非常高的隔离耐压能力,输入直流电流信号,能够转换成线性,标准的直流信号输出,可广泛应用于新能源发电监控,工业控制,直流电源等各种自动化测控系统:




    产品特色:

    1.开口式测量0-2000ADC(0-500ADC:C31外形;0-2000ADC:C33外形);

    2.穿孔输入,拔插端子,螺钉紧固平面安装,开口式侧头,可带电安装;

    3.霍尔开环工作原理,可以测量任意波形的电流,输出端能真实地反应输入电流的波形参数;

    4.温度补偿电路,测量精准,广泛应用于各类工业电流的在线监测系统:

    5.0-5V跟踪数传,4-20mA等,可RS485数字量输出,方便用户选择使用;


    技术参数:

    输入信号:0-2000ADC(0-500ADC:C31外形;0-2000ADC:C33外形);

    频率特性:0~10KHZ

    响应时间:≤10uS

    输出信号:4-20mA,0-10V,0-5V,RS485等;

    输出纹波:≤35mV(1.0级)

    负载能力:≥2KΩ(电压输出);≤250Ω(电流输出);

    供电电源:12VDC,15VDC,24VDC;

    整机功耗:≤30mA+输出电流;

    隔离原理:霍尔开环原理;

    标准精度:1.0级;

    温漂特性:≤100PPM/℃(0-50℃);

    隔离能力:输入-输出-电源之间,2.5KV,1min,50HZ;

    阻燃特性:UL94-V0;

    工作环境:-10~60℃;20%-95%无凝露;

    存储环境:-40~70℃;20%-95%无凝露;

    执行标准:IEC688:1992,QB/LF2007-1

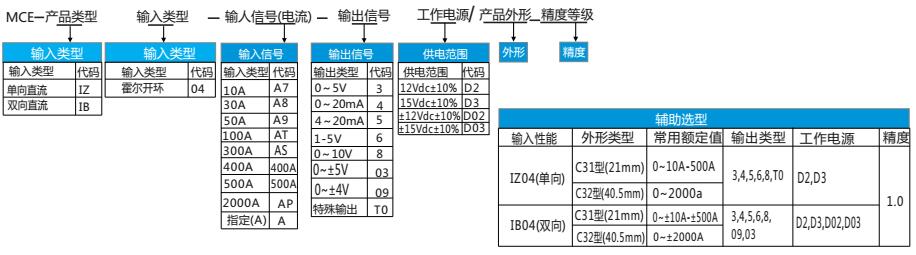

  • 选型指导:
    MCE-IZ04-AT-3-D4/B3-1.0

    注释:测量单路直流电流100ADC,输出0-5VDC,供电24V,B3外形(20mm),等级1.0的直流电流变送器

  • 产品接线和尺寸图:



  • ★C31/C32开口式直流电流传感器(霍尔开环)选型手册

    选型所需要的条件

    1.输入信号(测量信号);

    2.输出信号;

    3.测量精度

    4.工作电源;

    5.产品外形;

    6.隔离方式;

    7.特色要求:响应时间等

    ★C31/C32开口式直流电流传感器(霍尔开环)操作手册
