  • 所属系列:
    电参数多功能表
  • 产品型号:WP
  • 产品名称:
    WP直流电流电压组合表
  • 发布时间:2023-09-18 22:22:16
  • 售后服务:咨询留言
  • WP直流电流电压组合表是一款可同时测量并显示0-5ADC直流电流和0-1000VDC直流电压,可带RS485输出,4-20mA等模拟信号输出,继电器输出,可选220VAC,48VDC等供电的组合式电表;

    产品特点:
    1.对电力电网,自动化控制的直流系统电压和电流的测量和显示,具有显示直观,精度高,稳定性好,抗振动等。
    2.仪表自带键盘,现场不停电情况下随时设定电压分配器或电流分配器的参数,直接显示系统一次侧电压和电流值。
    3.电压和电流信号之间相互隔离,电流输入既可从正端接入,也可以从负端接入,满足的现场不同接线需求。
    4.国际领先数字修正技术:现场不停电情况下随时进入数字修正状态,对布线等引起的测量误差作数字补偿。
    5.通讯接口:RS485,标准MODBUS协议。
    6.模拟输出接口:DC4-20mA,0-5V等模拟量输出,模拟量输出与信号输入关系仪表键盘可设。
    7.测量方式:真有效值测量TRMS
    8.显示:双排4位LED或LCD显示
    9.精度等级:0.2级,0.5级


    技术参数:
    1.测量信号:0-600VDC(30V,100V,48V,300VDC)电压
      输入过载:持续1.2倍,瞬时:2倍/5秒;
      测量信号:0-1ADC,0-5ADC,75MVDC等 电流
      输入过载:持续1.2倍,瞬时:2倍/5秒;
    2.测量精度:0.2级,0.5级可选;
    3.显示范围:0-9999V(最大99999V),分辨位数可设,最高0.01V;电压
                0-9999A(最大99999A),分辨位数可设,最高0.0001A电流;
    4.功能接口:
       通讯接口:RS485串行接口,波特率1200-19200;
       变送输出:0-20mA,4-20mA,0-5V,1-5V,0-10V可选;
       开关量输入:最多4路开关量输入,干结点方式;
       开关量输出:敞开无源接点,一路用于上限,一路用于下限,接点容量5A/250V;
    5.多种尺寸:参照尺寸图
    6.工作电源:开关电源:85-265VAC/DC 线性电源:AC220V±5%;可定制电压等级12VDC.24VDC.48VDC等
       系统功耗:〈5VA;
    7.绝缘强度:AC2KV;
    8.绝缘电阻:≥100MΩ;
    9.平均无工作工作时间:〉50000h
    10.工作条件:环境温度:-10~55℃,相对湿度≤93%,无腐蚀气体场所,海拔≤2500m

  • 产品选型:

    先选产品面板尺寸:WP7D(表示面板尺寸72*72) WP4D(表示面板尺寸96*96)

    再根据测量信号等选取所需仪表,如下:

    例1-产品品名:直流电压电流组合表

    产品型号:VP7D-DVA-VBVH
    面板尺寸:72*72
    测量信号:I-DC500A/75MV,U-DC1000V
    产品显示:U:0-1000V,I:0-500A

    工作电源:AC220V

    需要外配:500A转75mV的分流器

    例2-产品品名:直流电压电流组合表
    产品型号:VP4D-DVA-75mV48V-D
    面板尺寸:96*96
    测量信号:I-DC30A/75MV,U-DC48V
    产品显示:U:0-48Vdc,I:0-30Adc
    工作电源:48VDC

    需要外配:30A转75mV的分流器

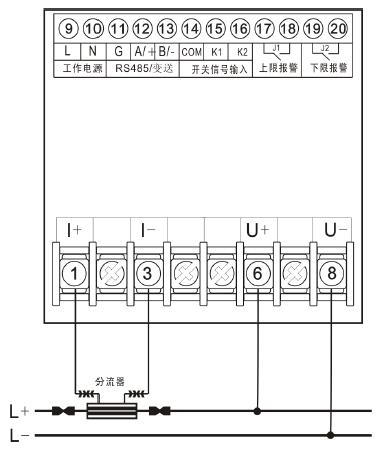

  • 产品接线图:

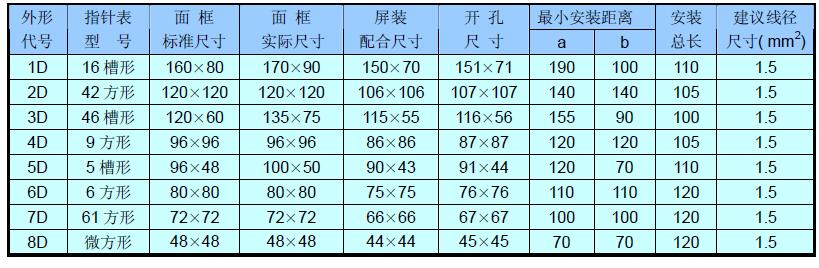

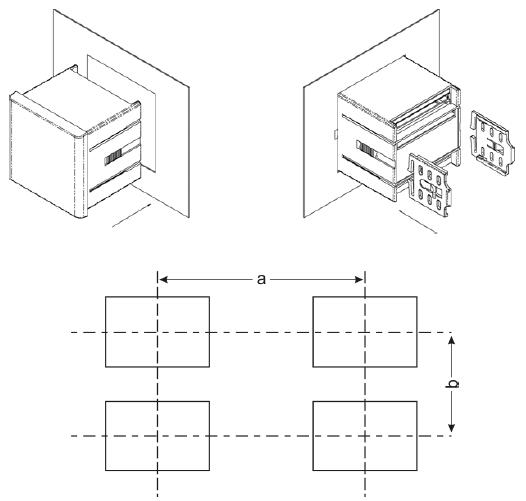

    产品尺寸图:

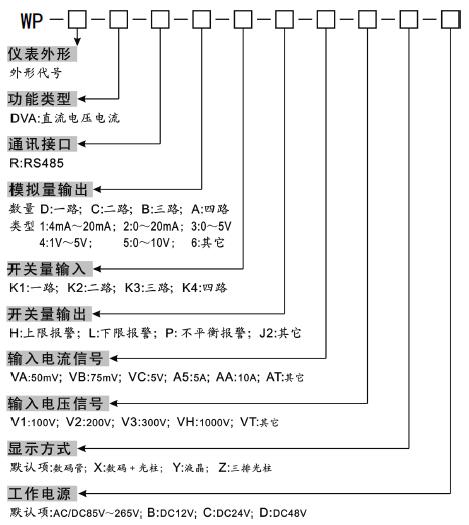

  • ★WP直流电流电压组合表选型手册
    选型所需要的条件:
    1.面板尺寸(或者开孔尺寸)
    2.输入信号(测量信号);
    3.显示范围;
    4.输出信号(控制输出);
    5.工作电源

    ...................................................................
    ★WP直流电流电压组合表操作手册
