  • 所属系列:
    开口式变送器
  • 产品型号:MCE-IZGS4
  • 产品名称:
    直流开口式电流变送器/传感器
  • 发布时间:2017-06-01 19:59:05
  • 售后服务:咨询留言
  • 可开合式测量0-1000ADC直流电流信号转换成4-20mA/0-10V等标准信号,极大方便现场维护.本产品为一种开口式直流电流测量电量隔离变送器,采用霍尔原理进行隔离,能将输入的直流电流隔离变换成标准直流信号输出,从而实现了输入/输出系统之间的隔离,解决了输入输出系统之间可能存在共地及强电干扰的问题。

    产品简介:
    1.采用新型技术很好的实现了直流小电流的开口测量方式,大大方便现场使用,
    2.过开合的重复性好;最小电流量程可到10A,稳定性好;输出温漂小;

    技术参数:
    ●额定量程:10ADC~1000A DC;
    ●线性范围:0~120%
    ●输入过载能力:20倍标称值(施加1秒,重复5次,间隔300秒)
    ●额定输出:0-5VDC;0-10VDC;0-20mADC;4-20mADC;
    ●输出纹波:≤10mV;
    ●辅助电源:+12V,+15V,+24V
    ●温度漂移:≤800ppm/℃
    ●响应时间:≤200mS
    ●精度:1.0级 ;(10A量程2.0级);
    ●隔离耐压:2500V DC/1分钟
    ●工作环境:温度:-10~60℃;湿度:≤95%(不结露)
    ●储存环境温度: -40~+80℃
    ●外形尺寸:83×37×100(mm)GS4(31mm)


  • 产品选型:



    例如:MCE-IZ04-A3-3-D3/GS4-1.0
    注释1:开口式直流电流隔离变送器,输入300Adc,输出0-5VDC,辅助电源+24V,孔径ф31mm,S4型结构,等级指数1.0级
    ①注....选用D(4-20mA)/C(0-20mA)输出类型时,负载电阻RL应≤250Ω,如RL>250Ω≤500Ω时,请用户在订货时注明

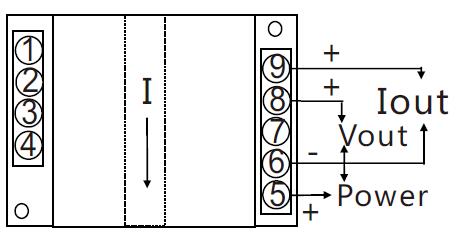

  • 产品接线图:

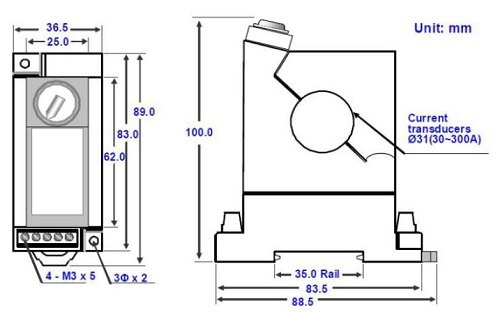

    产品尺寸图:



    使用注意:
    1、开合开口式传感器时,需用拇指、食指按住传感器固定测头上方的橘色箭头,向内推动并旋转箭头至
    相应的开锁或闭锁位置上,即可以开启或闭合传感器的活动测头,再放入或取出被测电流输入导线。
    2、使用开口式传感器监测电流时,被测电流输入导线应尽量固定在孔的中心,并锁紧活动测头。
    3、输入信号如为双向直流,请用户在订货时注明。
    4、使用时,必须按所选产品型号对应的接线参考图,正确连接信号输入、输出和辅助电源接线,
    检查无误后再接通辅助电源。

    产品应用:
    1.直流电机电流监测。
    2.电流互感器(CT)次级电流监测
    3.电控柜、直流屏中的直流电流监测
