  • 所属系列:
    交流电流变送器
  • 产品型号:MCE-IH03
  • 产品名称:
    MCE-IH03交直流通用电流变送器
  • 发布时间:2018-03-08 21:37:05
  • 售后服务:咨询留言
  • MCE-IH03交直流通用电流变送器,使用磁平衡原理对小电流进行高精度真有效值测量,将输入的交流或直流电流信号经隔离测量输出为标准的直流电压信号

    或电流信号,输出信号与输入信号成线性变化,其交直流特性可用于变频设备等低频或非正统信号领域;


    产品特色:

    1.检测范围:0~1A-6AAC/DC;

    2.产品精度高,优于0.5级,长期稳定性好;

    3.交直流通用真有效值测量,频响0-600HZ;

    4.拨码开关设置,0-5VDC/0-20mADC/1-5VDC/4-20MADC同时输出;四种输出方式可选;

    5.宽电源供电11-28VDC,85-265VAC/DC;


    技术参数:

    输入信号:0~1A-6AAC/DC;

    输入过载:被测电流标称值的20倍(施加一次重复5次,间隔300S);

    频响范围:0-600HZ;

    输出信号:0-5VDC,0-20mADC,1-5VDC,4-20mADC等可拨码设定,(同时一路电压,一路电流);

    负载能力:≥1KΩ(电压输出);≤300Ω(电流输出24VDC电源时可达到800Ω)

    隔离耐压:输入-输出-电源之间 2.5KV,1min,50HZ;

    响应时间:≤150 mS;

    额定功耗:≤1.6W;

    输出纹波:≤10mV;

    浪涌冲击抗扰度:电源端口三级2KV(L-N/2Ω/综合波)

                     输出端口三级1KV(L-N/40Ω/综合波)

    脉冲群抗扰度:电源端口±2KV   模拟输出端±2KV

    工作温度:-20℃~+70℃;  湿度:≤95%(不结露)

    储存条件:温度:-55~65℃; 湿度: ≤95%(不结露)

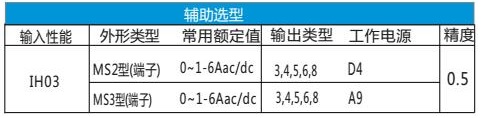

  • 选型指导:

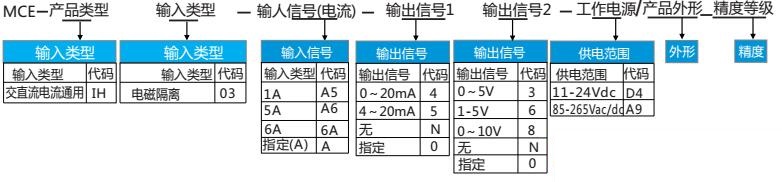

    MCE-IH03-A5-58-D4/MS2-0.5

    注释:测量单路1AAC/DC信号,输出1路4-20mAdc,1路0-10VDC,辅助电源24V,端子MS2外形方式,0.5级的交直流电流隔离变送器;

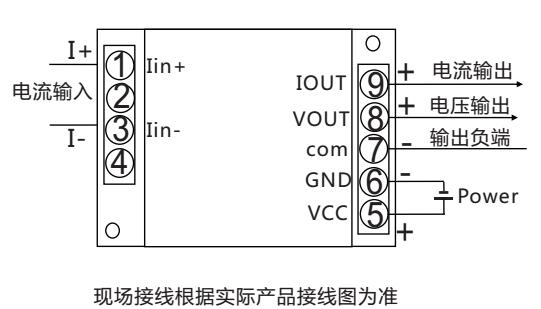

  • 产品接线:

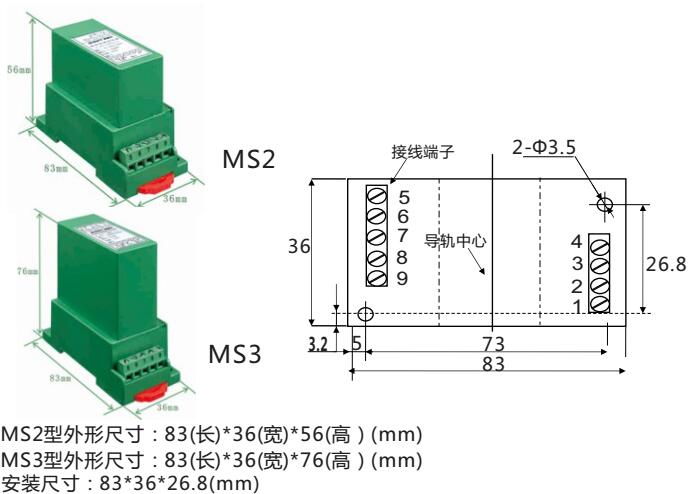

    产品尺寸:

  • ★MCE-IH03系列交直流通用电流变送器选型手册

    选型所需要的条件

    1.输入信号(测量信号);

    2.输出信号;

    3.测量精度

    4.工作电源;

    5.产品外形;

    6.隔离方式;

    7.特色要求:响应时间等

    ★MCE-IH03系列交直流通用电流变送器操作手册
