A2/A3直流电流变送器(穿孔)采用霍尔原理，穿孔输入方式，具有非常高的隔离耐压能力，输入直流电流信号，能够转换成线性，标准的直流信号输出，可广泛应用于新能源发电监控，工业控制，直流电源等各种自动化测控系统：

测量直流超过10ADC电流信号，推荐使用此系列A2/A3外形

测量小于10ADC直流电流信号，推荐使用MA1拔插式端子系列

产品特色：

1.检测范围：0-1000ADC(0-400ADC：A2外形;0-1000ADC:A3外形)；

2.穿孔输入，可旋转测头，方便不同角度穿线，标准35mm导轨安装；

3.霍尔开环工作原理，可以测量任意波形的电流，输出端能真实地反应输入电流的波形参数；

4.温度补偿电路，测量精准，广泛应用于各类工业电流的在线监测系统：

5.0-5V跟踪数传，4-20mA等，可RS485数字量输出，方便用户选择使用；

技术参数：

输入信号：0-1000ADC(0-400ADC：A2外形;0-1000ADC:A3外形)；

频率特性：0~10KHZ

响应时间：≤10uS

输出信号：4-20mA,0-10V,0-5V,RS485等；

输出纹波：≤35mV（1.0级）

负载能力：≥2KΩ（电压输出）；≤250Ω（电流输出）；

供电电源：12VDC,15VDC,24VDC;

整机功耗：≤30mA+输出电流；

隔离原理：霍尔开环原理；

标准精度：1.0级；

温漂特性：≤100PPM/℃（0-50℃）；

隔离能力：输入-输出-电源之间，2.5KV,1min,50HZ;

阻燃特性：UL94-V0;

工作环境：-10~60℃；20%-95%无凝露；

存储环境：-40~70℃；20%-95%无凝露；

执行标准：IEC688：1992，QB/LF2007-1

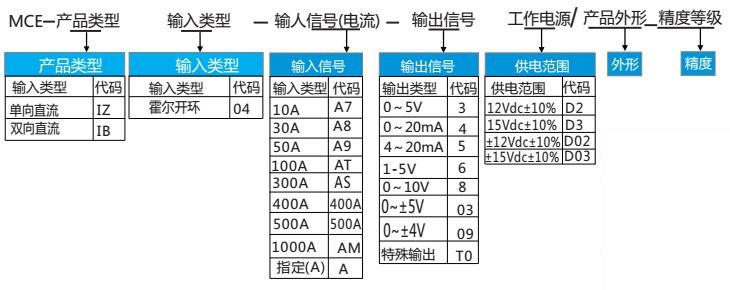

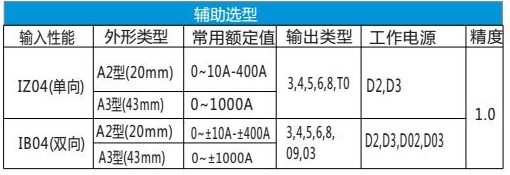

选型指导：
MCE-IZ04-AT-3-D4/A2-1.0

注释：测量单路直流电流100ADC，输出0-5VDC，供电24V,A2外形（20mm),等级1.0的直流电流变送器

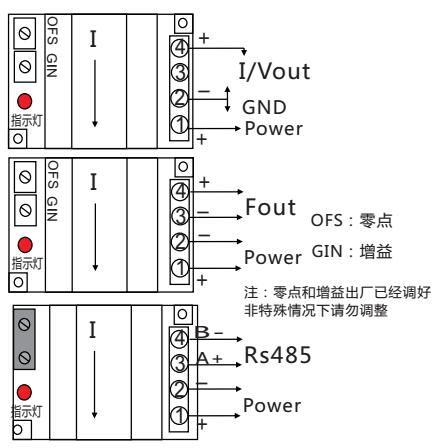

产品接线：

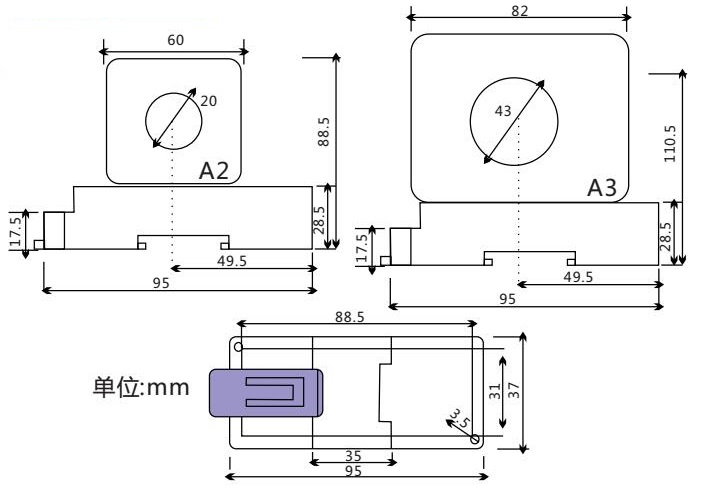

产品尺寸：

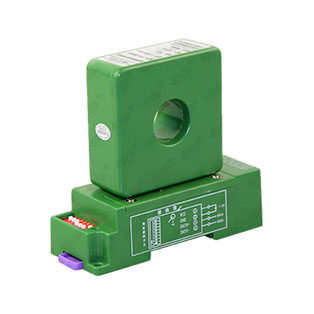

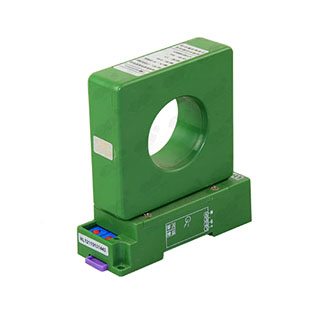

A2 A3

★MCE-IZ04系列直流电流变送器(A2/A3穿孔)选型手册

选型所需要的条件：

1.输入信号（测量信号）；

2.输出信号；

3.测量精度；

4.工作电源；

5.产品外形；

6.隔离方式；

7.特色要求：响应时间等

★MCE-IZ04系列直流电流变送器(A2/A3穿孔)操作手册
