- 所属系列：
交流电流变送器
- 产品型号：MCE-IJ02
- 产品名称：
MCE-IJ02交流电流变送器(二隔离)
- 发布时间：2018-03-22 22:49:55
- 售后服务：咨询留言
- 测量0-100mAac/0-800AAC交流电流信号并转换成4-20mA/0-10V等标准信号输出,单相电流变送器/隔离器/传感器对现场的电流信号进行信号的隔离和变换后转换成标准信号输出表面贴装工艺,长期稳定,优良的干扰能力和高精度特性多种输出形式,多种供电方式,低功耗,35mm导轨(可螺钉)安装广泛应用于各种工业电流信号的在线监测系统。适用于各种自动化系统，电镀系统，电力系统，非标系统等
产品特色：

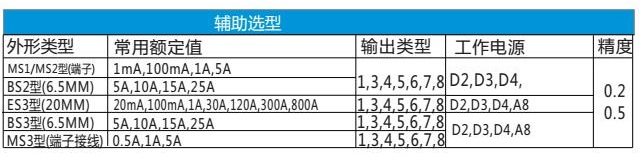

1.穿孔输入(6.5mm/20mm)可选择2.测量范围可达800A3.高精度,二隔离器,稳定性强，性价比高4.依据CE规范技术参数：●输入信号：0～0.5A /0～800A AC（MS1到5AAC.BS2到20A，ES3到800A）●输出信号：4～20mA；0~10mA;0~10V等可选●负载能力：电压输出≤5mA;电流输出≤300Ω●供电电压范围：+12V或+15V或+24V或AC220V●静态功耗:电压输出和0-20mA输出时200mW(S型及其它类型)/4-20mA时250mW●过载能力:穿孔输入式产品20倍且小于500A，一秒5次；端子输入式产品≤10A，一秒5次●隔离原理：互感器●标准精度：0.2/0.5/1.0级●温度漂移：≤150ppm/ 0~50℃●响应时间：IJ03≤300mS/IJ03A≤400 mS●隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz●绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC●安装方式:导轨/螺孔 - 产品选型：
例如:MCE-IJ02-A6-5-D4/bs2-0.2注释测量1路穿孔6.5mm的0-5Aac交流电流信号,并输出1路4-20mAdc,供电为24Vdc的两隔离电流隔离变送器,外形BS2型,精度0.2
注释：两隔离产品的定义是变送器的信号输出负端和电源负端共地
注1:MCE-IJ03A无0-5V(RMS),1-5Vdc,0-10V输出形式，等级指数现只有0.5级注2:选用0-20mA和4-20mA输出类型时，负载电阻应RL≤250Ω。如250Ω
注3:二线制4~20mA输出，应选24V辅助电源；MCE-IJ03A无Id输出形式。注4:对于ES3型，不提供110V、220V辅助电源产品

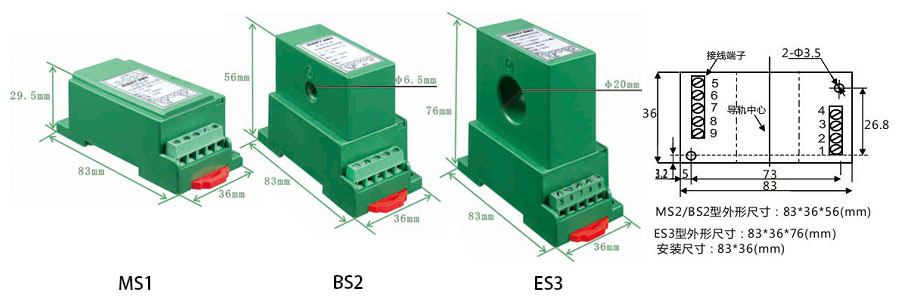

- 产品尺寸图：
产品接线图：
选型所需要的条件：
1.输入信号（测量信号）；
2.输出信号；
3.测量精度；
4.工作电源；
5.产品外形；
6.隔离方式；
7.特色要求：响应时间等★MCE-IJ02 PAS-AI(二隔离)英文版资料
产品指导：此款产品性价比高，在一些大众场合，对价格要求偏重的客户可以选用此款
