  • 所属系列:
    电压变送器
  • 产品型号:MCE-VZ01/VJ03-MA1
  • 产品名称:
    MCE-VZ01电压变送器(拔插式端子)
  • 发布时间:2018-03-22 21:02:58
  • 售后服务:咨询留言
  • 微浩MCE-VZ01/VJ02-MA1系列电压变送器(拔插式端子)测量0-1000VAC/DC交流电压/直流电压并进行信号的隔离和变换后转换成标准信号输出,表面贴装工艺,长期稳定,优良的干扰能力和高精度特性,多种输出形式,多种供电方式,低功耗,35mm导轨(可螺钉)安装,广泛应用于各种工业电流信号的在线监测系统,适用于各种自动化系统,电镀系统,电力系统,非标系统等



    产品特色:
    ●优良的抗干扰能力和高精度性(0.2%DC/0.5%AC)
     高速响应:常规小于300mS,可定做10mS响应产品
     隔离器特性强:光电隔离,低功耗,可靠性高
     拔插式端子安装,35mm导轨安装,方便实用



    技术参数:
     输入信号:0-75mV/0-10V/0-300V/0-1000Vac/dc可选
     过载能力:2倍电流连续;2倍电压连续
     负载能力:电压输出≥2KΩ;电流输出≤500Ω
     供电范围:12V,15V,24VDC
     整机功耗:≤30mA+输出电流;≤0.3VA(电压)
     工作稳定性:年变化<0.2%
     冲击电压:5KV(峰值),1.2/50uS
     标准精度:±0.2%F.S(DC);±0.5%F.S(AC)
     温度漂移:≤150ppm/ 0~50℃
     响应时间:< 300ms
     隔离能力:输入-输出-电源之间 2.5KV,1min ,50Hz
     绝缘电阻:输入-输出-电源之间 ≥20MΩ / 500VDC
     工作环境:温度:-20~60℃;湿度:≤95%(不结露)
     外型尺寸:95(L)×37(W)×32(H)mm
     储存温度:温度:-40~70℃;湿度:≤95%(不结露)

    ●执行标准:IEC688:1992,QB/LF2007-1


  • 产品选型:



    例如MCE-VZ01-VA-5-D4/MA1-0.2

    注释:测量1路300Vdc直流电压信号,并输出1路4-20mAdc,供电为24Vdc,外形尺寸为MA1,精度为0.2级的三隔离电压变送器

    注释:MA1外形产品测量交流电压时只能做二隔离,如需要三隔离需要咨询公司客户,用MS1/MS2/MS3外形产品

  • 产品尺寸:

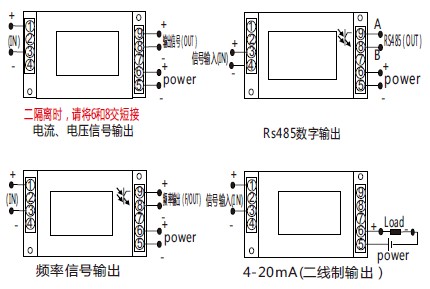

    产品接线:



  • 选型所需要的条件

    1.输入信号(测量信号);

    2.输出信号;

    3.测量精度

    4.工作电源;

    5.产品外形;

    6.隔离方式;

    7.特色要求:响应时间等

    MCE-VZ01/VJ03-MA1电压变送器(拔插式)-选型手册选型手册
