- 所属系列:
直流电流变送器
- 产品型号:MCE-IZ05
- 产品名称:
MCE-IZ05跟踪式直流电流变送器(高速采集)
- 发布时间:2019-04-02 20:09:56
- 售后服务:咨询留言
跟踪式电流变送器的输出信号能快速跟踪输入信号的变化。本产品采用新型隔离芯片光电隔离原理,将输入的交/直流电流信号经隔离后转换成线性的交直流信号,本产品为三隔离产品,即输入、输出和辅助电源相互电隔离;具有高精度、高隔离、高速度、低漂移等特点。解决了传感器、变送器或仪表信号高速传输过程中的共模干扰、电隔离及信号标准化等问题,特别适用于高速瞬态波形采集、谐波分析及快速监测报警等领域。可广泛用于电力、铁路、通信及PLC等测控系统及各种自动控制系统。。
产品特点:
检测范围宽:0~20mA~5ADC
响应时间小于20uS
抗干扰能力强:输出/电源端抗浪涌电压达2kV以上;
高性能:小信号输入时产品的最高精度能达到0.2级且输出稳定
光电隔离,三隔离,多种输出信号形式、35mm导轨安装,方便实用
技术参数:
●输入信号:0~20mA~5ADC
●输入过载:2倍额定输入值,1秒10次
●输出信号:4~20mA;0~10mA;0~10V等可选
●输出纹波:≤10mV(0.2级)
●供电电源:+12V或+15V或+24V或220VAC/DC供电
●额定功耗:≤1.1W
●负载能力:电压输出≥2 kΩ 电流输出≤250Ω
●响应时间:≤20uS
●隔离原理:光电隔离,三隔离
●标准精度:0.2
●温漂特性:200ppm/℃
●浪涌冲击抗扰度:电源端口三级2000V(L-N/2Ω/综合波)
模拟I/O口三级 2000V(L-N/40Ω/综合波)
●隔离耐压:输入-输出-电源之间 2.5KV,1min ,50Hz
●工作环境:-10~60℃,-10%~95%(不结露)

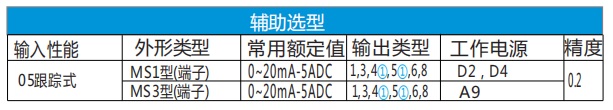

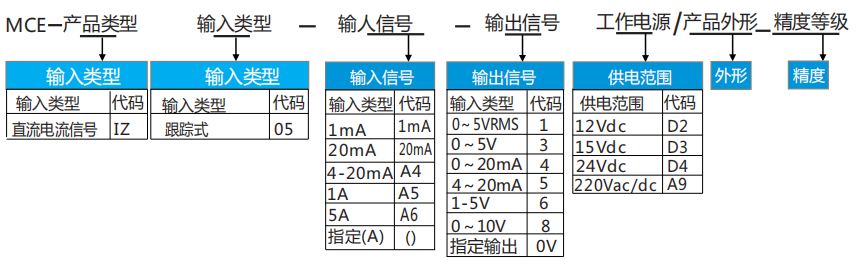

●储存条件:-40~70℃,-10%~95%(不结露)产品选型:
举例说明:
例如:MCE-IZ05-A6-5-D4/MS1-0.2
注释:输入单路直流电流:0~5Adc,输出:4-20mA,辅助电源:+24V,无孔,等级指数:0.2级,S1型的跟踪式直流电流变送器。
注:输出负载能力:电压输出时:≥2KΩ,≤500Ω(辅助电源24V);电流输出时:≤250Ω(辅助电源12VDC,85-265VAC/DC)
产品接线图:
产品尺寸:
★MCE-IZ05高速采集直流电流变送器(跟踪式)选型手册
选型所需要的条件:
1.输入信号(测量信号);
2.输出信号;
3.测量精度;
4.工作电源;
5.产品外形;
6.隔离方式;
7.特色要求:响应时间等
★MCE-IZ05高速采集直流电流变送器(跟踪式)操作手册
