- 所属系列:
开关量信号采集器
- 产品型号:MN1
- 产品名称:
MN1型16/8路开关量输入智能变送器
- 发布时间:2017-08-21 22:19:07
- 售后服务:咨询留言
MN1型16/8路开关量输入智能变送器是一款高性能产品,开关节点输入,输出与电源,通讯口之间实现全隔离,大大的提高了产品的可靠性,
广泛应用于各种工业测控系统中,将测量的开光状态信号通过RS485总线接口传送到相应的主机上,实现远程遥控,采用标准
的MODBUS协议,可与各种PLC等设备直接相连。
此版本可做8路或者16路开关量输出带1路RS485通讯;
技术参数:输入开关量类型:无源触点(干接点);
无源触点耐压≥24VDC;
数据输出:16/8路开关量状态,(逻辑”1“表示输入开关闭合,逻辑"0"表示输入开关断开;
输出接口:RS-485,通讯距离1200米,±15KV ESD保护;
波特率:1200,2400,4800,9600,19.2Kbps;
刷新时间:100ms;
隔离耐压:输入-输出-电源2500VDC;
静态功耗:<750mV(24v);
工作电源:24VDC,220VAC;
工作温度:-20℃~60℃;
安装方式:导轨或螺钉安装
此版本就下面4个型号:
MCE-AK12-34MN1-8(测量8路开关量,带1路RS485输出,24VdC供电)
MCE-AK22-34MN1-16(测量16路开关量,带1路RS485输出,24VdC供电)
MCE-AK12-39MN1-8(测量8路开关量,带1路RS485输出,220VaC供电)
MCE-AK22-39MN1-16(测量16路开关量,带1路RS485输出,220VaC供电)

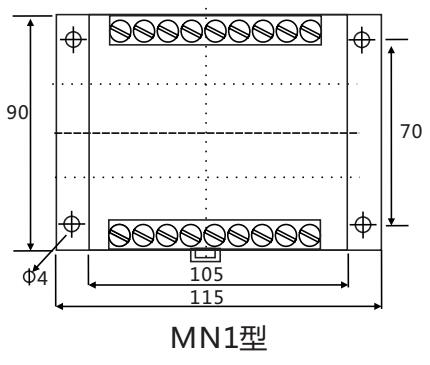

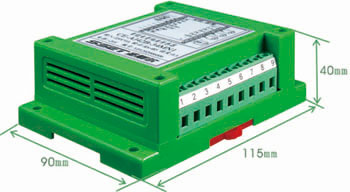

产品尺寸:
产品接线:
★MN1型16/8路开关量输入智能变送器选型手册
此版本为普通版本,只带RS485输出,如果需要带继电器输出需要选用MN2型
★MN1型16/8路开关量输入智能变送器操作手册
