- 所属系列：
信号隔离器
- 产品型号：VTRD
- 产品名称：
VTRD热电阻信号隔离器
- 发布时间：2017-06-01 19:30:57
- 售后服务：咨询留言
VTRD热电阻信号隔离器可采集1/2路PT100热电阻信号，隔离转换为1/2路标准的4-20mA/0-10V等信号输出，本产品接受热电阻或毫伏信号输入，经过隔离变送输出标准的直流信号至控制系统或其它仪表。是智能型的热电偶输入温度变送器,可以通过PC机和控制软件编程设定输入类型和量程范围。并可对输出信号的零点和满度进行校验。可以与单元组合仪表及DCS、PLC 等系统配套使用
产品特色：
1.35mmDIN 导轨卡式安装，端子可拔插,弹簧压紧连接
2.双 通道, 两路输入, 两路输出,直流电源供电方式
3.输入—输出以及各通道之间磁电隔离。
产品关键字：多路热电阻温度信号分配器，多路热电阻温度信号隔离器,1进2出热电阻隔离器,1进3出热电阻转换器，多入多出热电阻信号变送器,一进二出热电阻信号隔离器一进二出热电阻信号传感器，一进一出热热电阻信号隔离器，二进二出热电阻信号转换器，二进二出热电阻隔离变送器
技术参数：
●输入热电阻:Pt100 、 Cu50 等(可以通过 PC 机及软件编程设定 )
●温度量程范围: 根据连接的传感器类型 (参见量程表)
●热电阻传感器连接形式: 2线制或3线制
●允许导线电阻：每条导线在10Ω以下
●输出电流：4～20mA；其它指定电流
●输出电压：1～5V； 其它指定电压
●负载电阻：4~20mA 输出时, ≤350Ω(出厂默认)
1~5V输出时, ≥100KΩ
●供电电压范围：15～30VDC 代码表示：-DS
●额定供电电压：24VDC
●电流消耗（24VDC供电时）：<65mA
●标准精度：±0.1%(参见热电阻量程及测量误差表)
●温度漂移：基本误差 /10℃

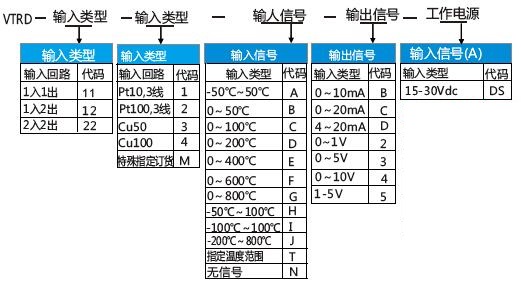

产品选型：
例如:VTRD12-1D-4D-DS 注释:测量1路0-200℃/PT100信号，1路0-10V输出，1路4-20mA输出的温度隔离器
辅助选型：
产品尺寸：

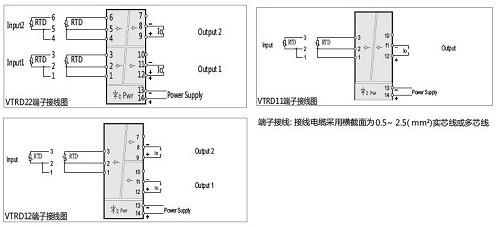

产品接线：
