  • 所属系列:
    越限报警变送器
  • 产品型号:MCE-I-J
  • 产品名称:
    电流越限报警器/传感器
  • 发布时间:2017-06-01 19:59:38
  • 售后服务:咨询留言
  • 测量0-300AAC交流信号带报警输出,此类产品是运用电磁隔离、光电隔离等原理设计,采用输出与输入隔离(二隔离)以及输入、输出、电源均隔离(三隔离)隔离方式制作,
    具有导轨和螺钉等安装方式,主要用于各种电气控制装置的安全保护系统中。

    产品简介:
    1.可靠性高:隔离耐压≥2500VDC;
    2.过载能力强:穿孔输入电流20倍且小于500A,一秒5次;
    3.抗干扰能力强

    技术参数:
    ●输入信号:电压:0~500V AC;0~500V DC/
    电流:0~300A AC电流:0~5A DC(端子输入)
    ●阈值调节:15~95%(输入额定值)
    ●输出信号:5V、4-20mA、0-20mA等
    ●回差:5~30%(输入阀值)(缺省为20%)
    ●继电器动作时功耗:≤1.1W
    ●输出纹波:10mV(0.2级),15mV(0.5级)
    ●负载能力:2A/250VAC 或30VDC(继电器输出)
    1A/220V(CMOS输出)
    ●供电电源范围:+12V或+15V或+24V或AC220V
    ●静态功耗:700 mV
    ●隔离原理:光电隔离
    ●响应时间:≤300mS(V/IJ03-J4),≤500mS(IJ03-JN),≤150mS(V/IZ01-J4)
    ●精度等级:0.5级
    ●温漂特性:0.5级 500ppm/℃
    ●过载能力:电流20倍且小于500A,一秒5次
    电压2倍额定输入1秒10次
    ●隔离耐压:≤2500VDC
    ●工作环境:温度:-10~60℃;湿度:≤95%(不结露)
    ●储存环境温度: -40~+80℃
    ●外形尺寸:83×36×76(mm)MS3(无孔型)
                     83×36×76(mm)ES3(20mm)

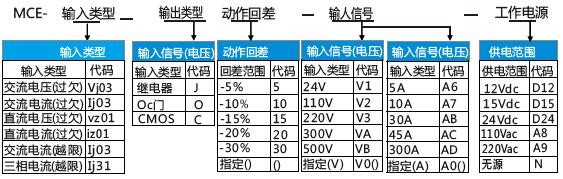

  • 产品选型:




    *单路交流电流IJ03,选择CMOS输出时,工作电源为无源/选用ES3型,精度等级1.0。
    *单路直流电流IZ01,直流电压VZ01,交流电压VJ03;输出类型可选继电器和OC门,/选用EMS3无孔型,精度等级2.0。
    例如:Mce-IJ03-J15-AC-D24/ES3-2.0
    注释1:交流电流越限报警传感器,继电器触点输出,辅助电源+24V,穿孔孔径Ф20,S3外型,等级指数2.0,阈值45A,回差15%。
    注释2:也可以理解为低于或者高于3A报警(常闭接点和常开接点逻辑相反)

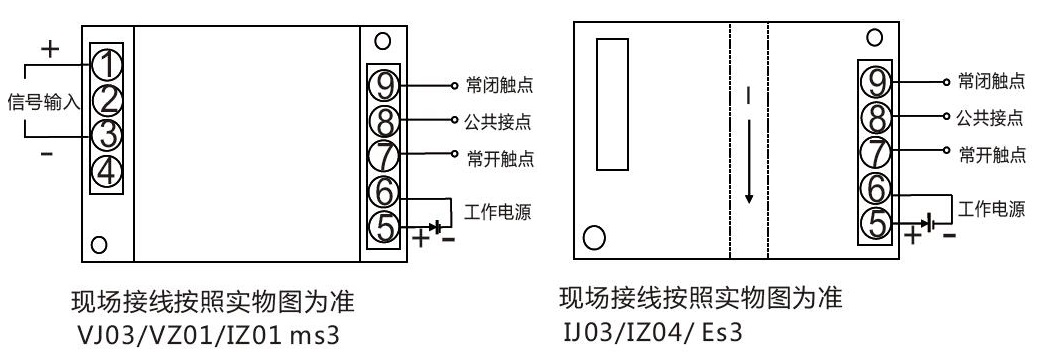

  • 产品接线图:

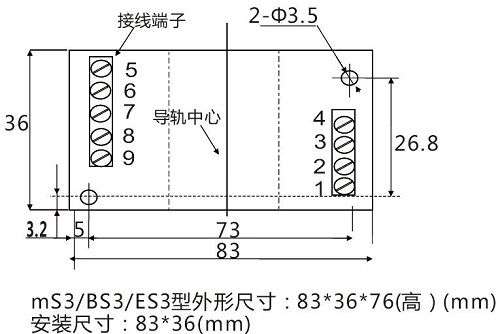

    产品尺寸图:
