4G DTU-H2嵌入式数传模块(输变电)为客户定制款产品，本公司可根据客户具体需求定制不同类型，不同尺寸的无线数传模块,4G DTU是一种物联网无线数据终端，利GPRS/WCDMA/EVDO/LTE网络为用户提供无线数据传输功能。该产品采用高性能的工业级 32 位通信处理器和工业级无线模块,以嵌入式实时操作系统为用户提供高速、稳定可靠、永远在线、透明传输的数据通道。同时，为了满足客户组网方面的需要，可实现虚拟数据专用网。此产品能适应工作环境恶劣的现场要求，能够完成远程无线传输功能。可广泛用于移动POS终端、金融、供应链自动化、智能化运输、工业自动化、智能建筑、智能家居、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、电力、煤矿、石化等领域。

产品具有如下功能：
1）提供标准串口接口（可选），可直接连接串口设备可设置通讯参数和通讯协议，与现场检测仪器通信；
2）采用华为2,3,4G工业级模块，支持中国移动，中国联通，中国电信三家运营商，通讯频段：800/2700MHZ；
3）通过AT指令，可实现远程升级和设置系统参数、远程IP地址、系统重启等；
4）采用完备的防掉线机制，保证数据终端永远在线；
5）使用方便、灵活，可选择长连接，短连接，短信工作模式；
6）采用串口上下线串口提示，更有效的传输数据；

系统特点：
1）采用低功耗高性能的嵌入式处理器，可高速处理协议和大量数据；
2） 内嵌标准的TCP/IP协议栈，支持透明数据传输，数据终端永久在线，支持双数据中心备份传输及多数据中心同步传输（3个数据中心）；
3）  支持根据域名和IP地址访问中心，支持虚拟数据专用网（APN）；
4）  多种工作模式选择，使用方便、灵活；
5）  软硬件看门狗设计，保证系统稳定；
6）  支持RS232，RS485，TTL接口；
7）  支持 5-36V 电压供电，采用低功耗电源监控技术，值守电流小于2mA，支持休眠唤醒工作方式；
8）  抗干扰设计，适合电磁环境恶劣的应用需求；
9）  方便的系统配置和维护接口，支持串口软件升级和远程升级。
10） SIM/UIM 卡接口内置 15KV ESD 保护

1.3系统要求
1.3.1运行环境
为了使整个系统运行可靠、稳定，针对DTU数据传输单元而言，必须要求满足以下条件：
1）工作环境：温度：-40°C～85°C湿度：<95%（不结露）
2）输入电压DC5V-36V
3）具有2,3,4G物联卡功能的手机卡（使用；流量，短信功能）

技术参数
1）微处理器：高性能的ARM® Cortex™-M3 32位的RISC内核NXP
2）通讯接口：TTL;RS232;RS485接口可选；
3）支持中国移动4G,3G,2G，中国联通4G,3G,2G，中国电信4G全网通数据传输；
4）系统运行可靠，采用可编程看门狗，采用软件和电路双重滤波；
5）外部接口： 14P,3.0mm双排针；多路串口通信接口；
6）供电电源：宽范围输入电压 DC5V-DC36V；功率：1.5W。
7）外形尺寸：长宽高：45*70（mm）；

产品实物图：

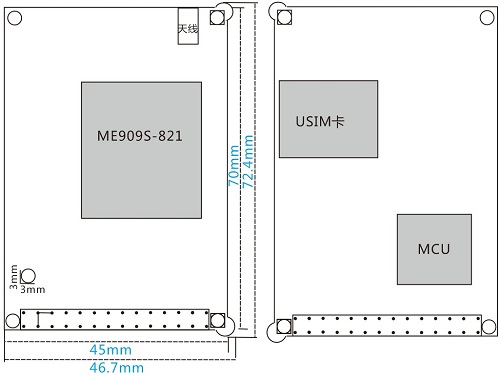

产品尺寸图：

可应用于工业自动化、智能建筑、智能家居、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、电力、煤矿、石化等领域。

产品资料：

★VKHG-82-H2嵌入式数传模块操作手册【直接下载】

★VKHG-82-H2串口通讯协议 【直接下载】

..............................................................................................................

产品测试软件：

★4G DTU配置软件【直接下载】

★TCP/UDP服务器测试软件 【直接下载】

..............................................................................................................

标准软件：

★TCP/UDP虚拟串口软件【直接下载】

产品指导：

1.首先根据项目明确使用2G网络或者3G网络或者4G网络，每种网络对应的产品不同，性价也有所区别，
此款为4G DTU全网通版本，支持移动，联通，电信的2G/3G/4G网。

2.无线数传设备涉及到几要素 ：
a.要采集透传什么设备的什么信息：可分为数据/短信/图片/文档等;
b.需要DTU提供的接口：公司提供RS485/RS232/TTL;
c.DTU透传数据到哪里：需要固定IP的服务器来接收和处理接收的信息，短信除外;
d.远程需要怎么管理透传的数据：是否需要网页平台或者本地软件平台或者组态软件进行管理;
e.是否不需要自建服务器,希望使用公司的服务器来管理数据,比如用TCP虚拟串口软件来采集和组态软件立管理;

3.详细了解可结合工程项目与公司洽谈，技术人员为你选择和进行方案设计；
公司提供产品开发，平台设计，24小时技术支持
