微浩MCE-VJ单相电压变送器/隔离器/分配器/转换器
2018-03-22 21:18:36 点击：
MCE-VJ交流电压变送器可测量0-1000Vac有效值与真有效值交流电压并隔离输出标准4-20mA/0-10VDC信号，此类产品是运用电磁隔离原理设计，采用输出与输入隔离（二隔离）以及输入、输出、电源均隔离（三隔离）隔离方式制作，具有PCB、导轨、螺钉三种安装方式，主要用于交变电压信号的实时监测和监控
产品关键字：单相电压变送器,交流电压变送器,交流电压隔离器,交流电压传感器,单路电压变送器，单路电压转换器，交流电压分配器，交流电压转换器，单相电压隔离器，单相电压分配器,300VAC电压变送器,300VAC电压隔离器
产品简介
1.检测范围宽：0~1~1000Vac
2.抗干扰能力强：可提供输出/电源端抗浪涌电压达4kV以上的产品；
3.可靠性高：隔离耐压≥2500VDC；
4.多种输入检测方式，多种输出信号形式、方便用户选择使用
5.可根据用户特殊情况量身定制特殊产品。
技术参数
●输入信号：0~1~1000Vac
●输出信号：4～20mA；0~10mA;0~10V等可选
●频响范围：45~65Hz（最高到5K，需订货说明
●输入过载能力：被测电压标称值的2倍施加一秒重复10次，间隔10S）
●输出纹波：≤10m
●负载能力：负载≥2KΩ(电压输出)负载≤250Ω(电流输出)
≤500Ω(电流输出，可定做)
●静态功耗:≤0.4W（≤20mA）
●供电电源：+12V或+15V或+24V或AC220V等
●标准精度：0.2/0.5级
●隔离原理：光耦三隔离/调制两隔离
●隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
●浪涌冲击抗扰度：电源端口三级2000V(L-N/2Ω/综合波)
●模拟I/O口三级 2000V(L-N/40Ω/综合波)
●脉冲群抗扰度：输入/电源端口±2KV 模拟I/O口±1KV
●温漂特性：≤200ppm/℃
●工作环境:温度:-10~60℃；湿度:≤95%(不结露)
●储存条件：温度:-55~65℃； 湿度: ≤95%（不结露）
●输出信号：4～20mA；0~10mA;0~10V等可选
●频响范围：45~65Hz（最高到5K，需订货说明
●输入过载能力：被测电压标称值的2倍施加一秒重复10次，间隔10S）
●输出纹波：≤10m
●负载能力：负载≥2KΩ(电压输出)负载≤250Ω(电流输出)
≤500Ω(电流输出，可定做)
●静态功耗:≤0.4W（≤20mA）
●供电电源：+12V或+15V或+24V或AC220V等
●标准精度：0.2/0.5级
●隔离原理：光耦三隔离/调制两隔离
●隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
●浪涌冲击抗扰度：电源端口三级2000V(L-N/2Ω/综合波)
●模拟I/O口三级 2000V(L-N/40Ω/综合波)
●脉冲群抗扰度：输入/电源端口±2KV 模拟I/O口±1KV
●温漂特性：≤200ppm/℃
●工作环境:温度:-10~60℃；湿度:≤95%(不结露)
●储存条件：温度:-55~65℃； 湿度: ≤95%（不结露）

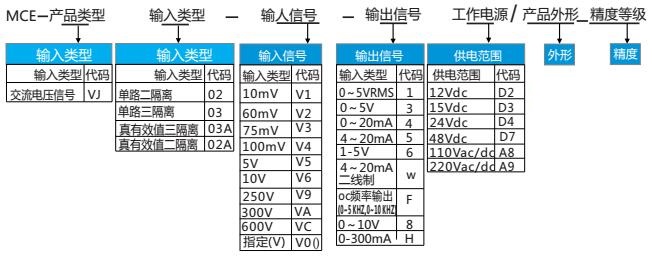

产品选型：
例如:MCE-VJ03-V9-5-D4/MS2-0.2
注释:输入单相交流电压：0~250V,输出:4~20mA,辅助电源：+24V, 无孔（端子输入），等级指数：0.2级的S2型电量(三隔离)隔离变送器。
注①…选用该输出类型时，负载电阻RL应≤250Ω，如250Ω＜RL≤500Ω时，请用户在订货时注明注
注②…二线制4~20mA输出，应选24V辅助电源。
注③…VJ03，供电为110V/220V接线方式为三隔离)
