两路交流电流采集测量智能型隔离变送器，对交流回路的两路电流进行测量；采用高精度24位专用AD芯片，动态范围比高达1000：1；采用真有效值测量电流，精度高，稳定性好，通讯速率高。全隔离处理技术，抗干扰能力强。测量电量参数通过RS-485 数字接口输出实现远程传输,产品的MODBUS协议完全兼容于各种组态软件或PLC设备里的MODBUS(RTU)协议。可应用于电力、机房监控、工业测量等领域。

产品特色：

具有宽电源供电可选：DC:10-30V或10-55V或AC/DC:85-265V。

具有寄校验、偶校验、无校验、2停止位等多种通讯方式可自由设定。

通讯速率可选，最高通讯速率可到115200 bps。

同行产品中体积最小，电流测量范围大的智能型变送器。

电度具有正反向分别累加功能，具有掉电存储。

具有红、绿发光二极管指示，红灯指示产品正常运行(100mS闪烁)，绿灯指示产品通讯。

抗干扰能力强，输入、输出、电源端口抵制浪涌电压可达2KV以上。

产品选型：

产品关键字：

技术参数：
★精度等级:0.2%
★产品量程:S3型:30A；S5型:200A； N1型:5A；每种规格的最大量程；
★产品频响:产品频响:20Hz-1KHz；频率测量：20-600Hz
★通信速率:19.2K,9600(缺省),4800,2400,1200bps默认通讯格式：9600、N/8/1、地址1
★通信接口:RS-485(双绞线) 、RS-232C(三线/仅N型)RS422可选
★通信格式:寄校验、偶校验、无校验、空格、标志
★最大通信节点数:64节点仅对RS-485
★总线保护功能:可承受400W的瞬时脉冲电压具有自动热关断和ESD保护功能
★内部数据更新速率:100mS
★工作温度范围:-20℃～+60℃
★隔离电压
输入输出隔离耐压:2500V DC/1分钟
电源与输入之间隔离耐压：2500V DC/1分钟
电源与输出之间隔离耐压：2500V DC/1分钟
两隔离的产品电源与输出之间共地，只存在输入与输出之间隔离耐压
当被测信号超出线性测量范围时不保证检测精度

★过载能力:2倍标称输入电压，持续1s，间隔10s，重复10次；10倍标称输入电流(仅穿孔式)，持续1s，间隔300s，重复5次.。

★平均无故障工作时间 >30000小时
★辅助电源:+5V/+12V/+24V/+48V/ AC220V　220VAC,DC仅对N
★额定功耗:≤250mW(+12V)，≤500mW(+24V)辅助电源不同，功耗不同
★温漂特性:≤300ppm/℃（-20℃～+60℃）

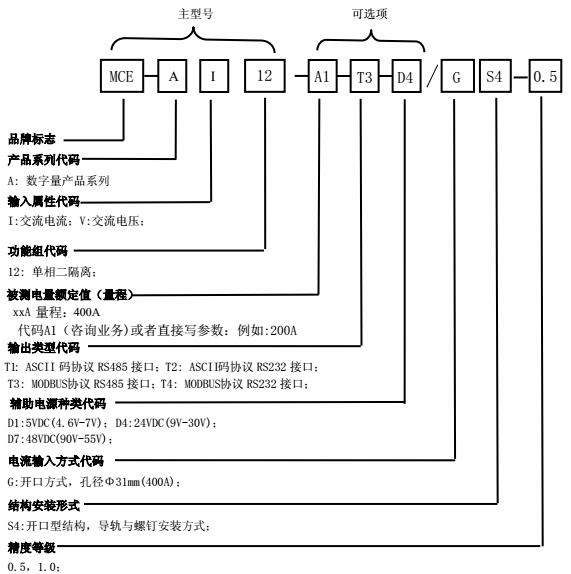

产品选型：

例如：MCE-AI22-100A-T3-D4/DS5-0.2

产品接线图：

S3型两路电流接线图参见图；(电流穿孔输入Φ6.5mm，最大30A)

（7脚输出为+5V，提供5V输出(<20mA),与电源供地）

N型两路电流接线图见图；(电流端子输入,最大5A)

S5型两路电流接线参考图见图；(电流穿孔输入,Φ11mm，最大200A)

产品外形：

MCE-AI22-**BS3型产品外观图

MCE-AI22-**MN1型产品外观图（可AC220V供电）

MCE-AI22-**MN1型产品安装图

★MCE-AI22两路交流电流采集器操作手册

选型所需要的条件：
1.输入信号（测量信号）；
2.输出信号；
3.测量精度；
4.工作电源；
5.产品外形；
6.隔离方式；
7.特色要求：响应时间等
