  • 所属系列:
    电压信号采集器
  • 产品型号:MCE-AU11
  • 产品名称:
    MCE-AU单路/两路/三路直流电压采集器
  • 发布时间:2021-10-11 21:37:40
  • 售后服务:咨询留言
  • MCE-AU单路/两路/三路直流电压采集器是一款可以采集1路/2路/3路直流电压的直流电压采集测量智能型隔离变送器,对直流回路的电压进行测量;采用高精度24位专用AD芯片,动态范围比高达1000:1;利用电阻分压电阻取样测量原理,精度高,稳定性好,通讯速率高。全隔离处理技术,抗干扰能力强。测量电量参数通过RS-485 数字接口输出实现远程传输,产品的MODBUS协议完全兼容于各种组态软件或PLC设备里的MODBUS(RTU)协议。


    直流电压采集器产品应用:直流电机,电力,工控监测等mV毫伏电压,0-1000VDC直流电压信号通过RS485输出到PLC进行监控:


    直流电压采集器产品特色:

    最多可采集3路直流电压信号;超过3路请选择我司8路或者24或者32路电压采集产品;

    具有宽电源供电可选:DC:10-30V或10-55V或AC/DC:85-265V。

    具有寄校验、偶校验、无校验、2停止位等多种通讯方式可自由设定。

    通讯速率可选,最高通讯速率可到115200 bps。

    同行产品中体积最小,电流测量范围大的智能型变送器。

    电度具有正反向分别累加功能,具有掉电存储。

    具有红、绿发光二极管指示,红灯指示产品正常运行(100mS闪烁),绿灯指示产品通讯。

    抗干扰能力强,输入、输出、电源端口抵制浪涌电压可达2KV以上。



    技术参数:

    ★精度等级:0.2%

    ★产品量程:MS3型:1000V;每种规格的最大量程;

    ★产品频响:产品频响:20Hz-1KHz;频率测量:20-600Hz

    ★通信速率:19.2K,9600(缺省),4800,2400,1200bps默认通讯格式:9600、N/8/1、地址1

    ★通信接口:RS-485(双绞线) 、RS-232C(三线/仅N型)RS422可选

    ★通信格式:寄校验、偶校验、无校验、空格、标志

    ★最大通信节点数:64节点仅对RS-485

    ★总线保护功能:可承受400W的瞬时脉冲电压具有自动热关断和ESD保护功能

    ★内部数据更新速率:100mS

    ★工作温度范围:-20℃~+60℃

    ★隔离电压

    输入输出隔离耐压:2500V DC/1分钟

    电源与输入之间隔离耐压:2500V DC/1分钟

    电源与输出之间隔离耐压:2500V DC/1分钟

    两隔离的产品电源与输出之间共地,只存在输入与输出之间隔离耐压

    当被测信号超出线性测量范围时不保证检测精度

    ★过载能力:2倍标称输入电压,持续1s,间隔10s,重复10次;10倍标称输入电流(仅穿孔式),持续1s,间隔300s,重复5次.。

    ★平均无故障工作时间 >30000小时

    ★辅助电源:+5V/+12V/+24V/+48V/ AC220V 220VAC,DC仅对N

    ★额定功耗:≤250mW(+12V),≤500mW(+24V)辅助电源不同,功耗不同

    ★温漂特性:≤300ppm/℃(-20℃~+60℃)




  • 产品选型:

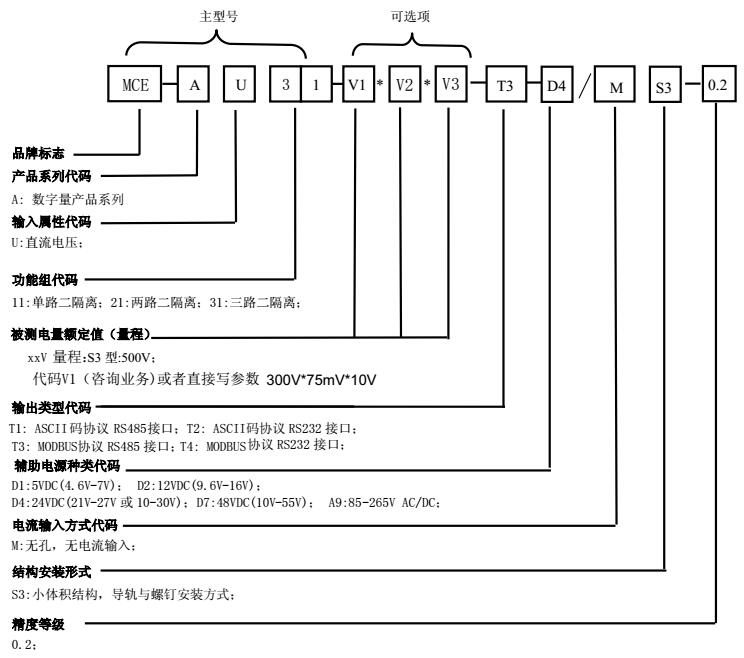

    例如:MCE-AU31-300V*75mV*10V-T3-D4/MS3-0.2

    测量1路300Vdcdc,1路75mVdc,1路10Vdc共三路直流电压信号,并输出RS485信号,MS3外形,0.2级,三路直流电压测量采集器.

  • 产品接线图:

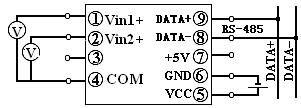

    单路电压MCE-AU11-**MS3型产品接线参考图

    7脚输出为+5V,提供5V输出(<20mA),与电源供地,下同)


    两路电压MCE-AU21-**MS3型产品接线参考图


    三路电压MCE-AU31-**MS3型产品接线参考图

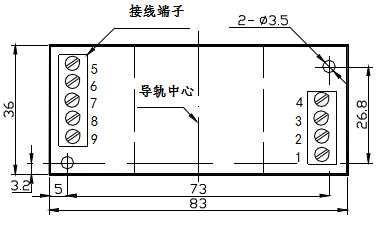

    产品外形:


    MCE-AU*1-**MS3型产品

  • MCE-AU11直流电压采集器-----操作手册

    产品指导:

    测量1-3路0-1000Vdc电压信号,输出信号,工作电源;
