微浩远程气象监测控制系统解决方案

一、         概述

气象站数据采集监测系统，远程监控系统适用于风向、风速、雨量、气温、相对湿度、气压、太阳辐射、土壤温度、土壤湿度等多个气象要素进行全天候现场监测。系统可自动采集气象监测数据，通过GPRS无线网络平台传送至气象监测中心服务器，工作人员足不出户，即可了解到各气象监测站的实时气象监测数据。

二、解决方案

1、系统组成  气象站数据采集监测系统，远程监控系统主要由监控中心、通信网络、现场监测设备、现场计量仪表组成。

(1)、监控中心：  硬件主要由服务器、客户端和打印机组成积家手表http://m.wbiao.cn/jaeger-lecoultre-watches/。  软件主要由操作系统软件、数据库软件和全自动气象监测系统软件构成。  监控中心需具备固定IP地址，全自动气象监测系统软件采用B/S结构设计，满足用户局域网和广域网浏览需求。

(2)、通信网络：支持公网专线、VPN专网、移动专线等多种组网模式。

(3)、现场监测设备：气象监测终端、太阳能供电单元。

(4)、现场计量仪表：风向、风速、雨量、气温、相对湿度、气压、太阳辐射、土壤温度、土壤湿度等各类传感器，根据实际监测需要配置。

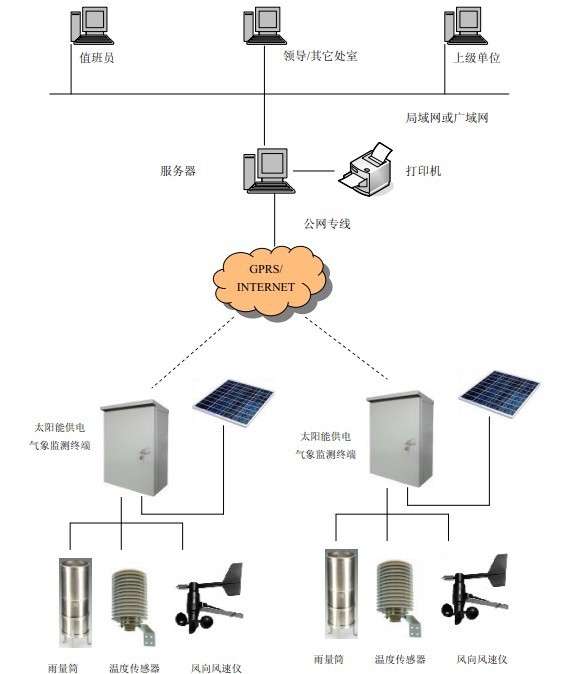

2、系统拓扑图





三、通信网络

监控中心具备宽带（类型：光纤、网线、ADSL等），并绑定固定IP。现场监测设备使用B型GPRS低功耗测控终端，接入点名称（APN）为cmnet。中心数据服务器可以与多个B型GPRS低功耗测控终端进行数据通信。1个B型GPRS低功耗测控终端也可以与多个数据中心进行数据通信。

四、现场监测终端设备介绍

4.1、现场监测终端设备：  气象监测系统监测点分布广，且大多环境恶海鸥手表http://m.wbiao.cn/seagull-watches/劣，具有无电源、不宜布线等特点，故现场监测终端核心设备选用我公司生产的GPRS低功耗测控终端，该设备功耗低，体积小，特别适用于气象监测系统太阳能供电方式的现场应用，可大大降低太阳能供电成本和施工成本。

4.2终端设备连接示意图



4.3现场监测终端功能特点：

（1）、采用超低功耗设计，核心设备选用GPRS低功耗测控终端，GPRS实时在线，平均工作电流＜10mA。

（2）、支持与多中心进行数据通信，支持公网专线、VPN专网、移动专线等多种组网模式。   （3）、提供上位机监控软件平台，也可通过提供动态连接库、OPC接口软件等形式支持用户自行开发软件系统。

（4）、利用GPRS无线网络/短消息方式进行数据传输，无传输距离限制；同时支持RS485总线、光纤等传输方式。

（5）、GPRS实时在线传输数据，可设定各项监测数据的上、下限报警值，数据越限时主动上报。

（6）、维护方便，终端支持就地/远程设定工作参数，支持就地/远程升级设备程序。

（7）、铁制/不锈钢防护外箱可选。

（8）、可定时为变送器供电。

（9）、可输出开关量控制信号，实现设备的远程控制。

五、气象监测系统软件：

全自动气象监测系统软件具备地图显示、实时数据显示、数据召测、江诗丹顿手表http://m.wbiao.cn/vacheron-constantin-watches/历史数据/历史 操作查询、时段统计、曲线分析、测点管理、登录管理等功能，部分软件界面如下：



六、系统功能

实时监测功能：配置相应的传感器，系统可实时监测风速、风向、雨量、温度、湿度、气压、 太阳辐射、土壤温度、土壤湿度等气象参数。

管理功能：具有监测点信息和监测点数据分级管理功能。

采集功能：采集监测点各类气象仪表实时监测数据。

通信功能：本级监测中心、上级监测中心都可以与被授权管理的监测点通信。

告警功能：气象参数超过告警上下限时，监测点主动向系统告警。

查询功能：监测系统软件可以查询监测数据、系统操作、人员登录等多项历史记录。

存储功能：前端设备具备海量存储功能，信息掉电不丢失；监测中心数据库可以记录所有历史数据。

分析功能：监测数据可以自动生成曲线及报表，便于进行趋势分析。

扩展功能：系统软件和前端设备都具备良好的扩展功能，便于系统增容或与其他系统互联。   远程维护功能：系统支持远程读参设参、远程升级程序，便于维护。
